第5集：SLC / MLC / TLC / QLC 全解析
从电荷存储单元的本质出发，深度剖析不同闪存架构的速度鸿沟与寿命极限，揭开消费级存储性能差异的核心奥秘。

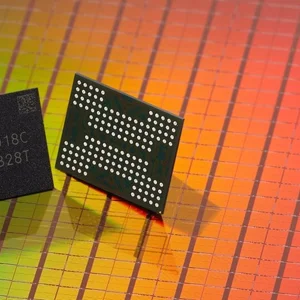

核心本质：一个单元存几个bit

同是NAND闪存，差异全在「每个存储单元能承载的电荷状态数量」

SLC| 1bit / 单元

仅2种电荷状态，速度最快、寿命最长，多用于企业级高性能场景。

MLC| 2bit / 单元

4种电荷状态，性能与成本的黄金平衡点，曾是消费级旗舰首选。

TLC| 3bit / 单元

8种电荷状态，性价比之王，兼顾容量与价格，当下消费级市场主流。

QLC| 4bit / 单元

16种电荷状态，极致容量密度，成本更低，适合大容量冷数据存储。
规律总结：电荷状态数越多 → 单芯片容量越大 → 电压区分难度越高 → 对主控纠错算法要求越严。

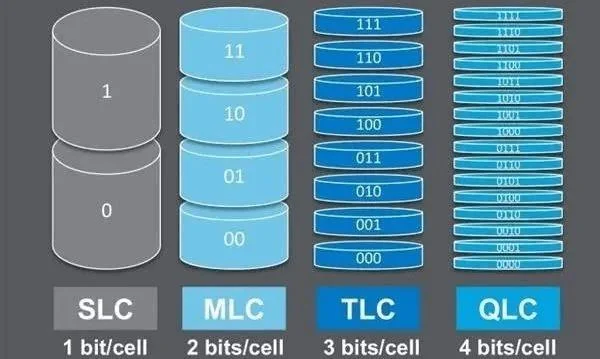

图示：从SLC到QLC，存储单元的电荷分层与密度对比

差异一：读写速度天差地别

01 识别难度决定上限

闪存状态数越少，主控芯片识别电荷状态的速度越快，误判率越低。SLC仅2种状态，拥有天然的速度与稳定性优势，随状态数倍增，速度逐级递减。

02 性能梯队明确排序

速度与寿命呈正相关，梯队排序为：SLC > MLC > TLC > QLC。SLC适合极限性能场景，而TLC凭借平衡的成本与性能成为消费级市场的绝对主流。

03 场景适配与缓存策略

QLC虽基础速度较慢，但通过SLC Cache（模拟缓存）技术，可在空盘状态下提供接近TLC的写入速度，满足日常办公与娱乐的基础需求。

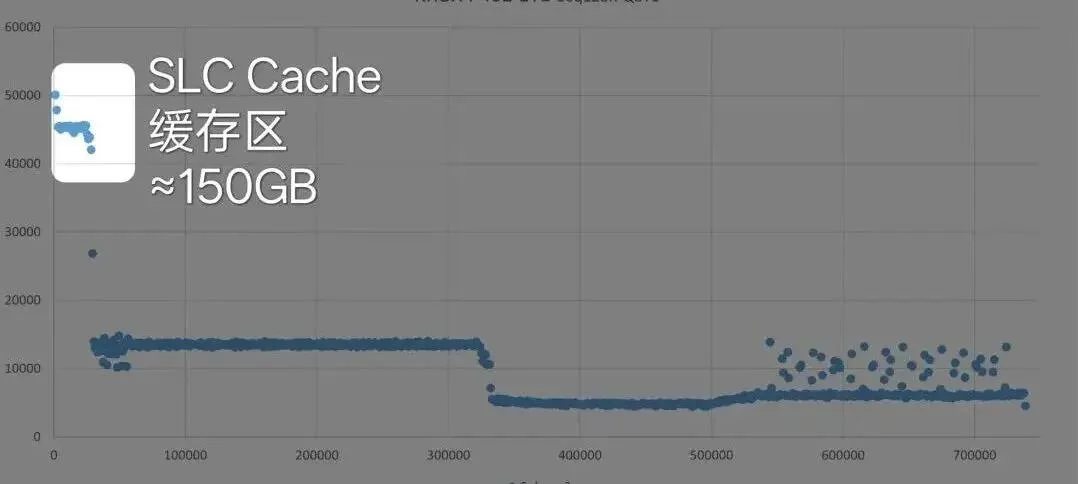

图示为SSD缓存耗尽前后的速度变化曲线。可见在SLC Cache容量范围内，写入速度维持高位，一旦耗尽，速度回落至闪存颗粒的原生速度，这也是区分不同颗粒性能的直观表现。
