第4集：三大存储介质一次分清

DRAM / NOR Flash / NAND Flash 核心差异全解析

存储介质三巨头

本质都是半导体存储，结构与定位天差地别

DRAM

高速运行内存，是处理器临时处理数据的“工作台”，断电后数据立即消失。

NOR Flash

主打快速读取，专门存储固件与启动代码，是电子设备开机运行的“基石”。

NAND Flash

大容量非易失存储，承担海量用户数据保存，是SSD、U盘等设备的核心载体。

DRAM：易失性高速存储

01. 极速读写，随机访问极强

拥有纳秒级的超低延迟响应，支持CPU直接寻址任意单个字节，是处理器实时调取和交换运算数据不可或缺的高速通道。

02. 断电即失，典型易失性

完全依赖持续供电维持内部电荷状态以保存数据，断电后电荷瞬间消失，仅能作为临时数据缓冲区域，无法长期留存信息。
成本与定位：单位存储成本显著高于闪存，物理容量上限较低，因此定位为系统的“运行前台”而非“海量仓库”，典型用于电脑运行内存（RAM）及各级高速缓存。

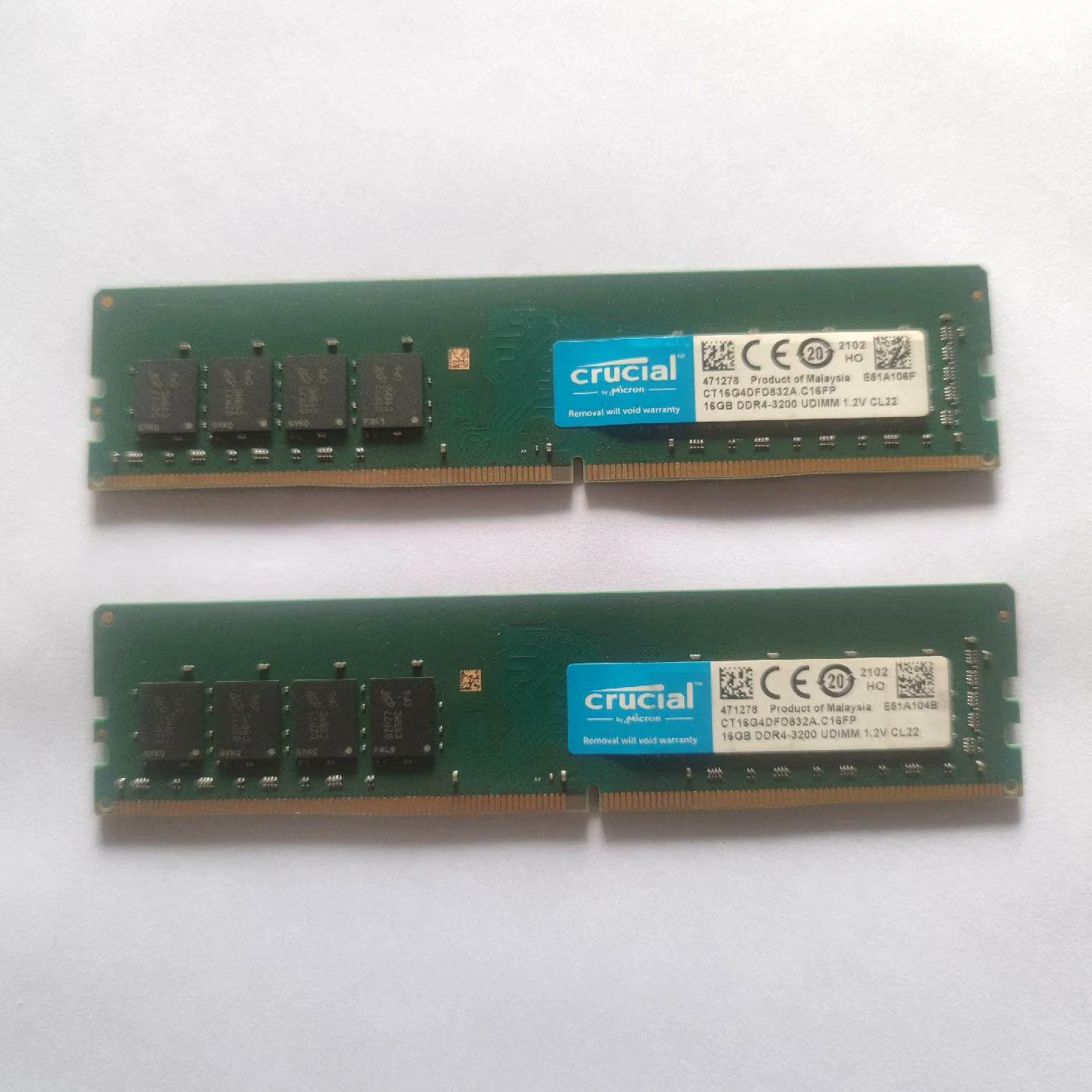

DDR 系列内存条实物展示，高密度集成的存储颗粒是速度的关键。

NOR Flash：代码存储首选

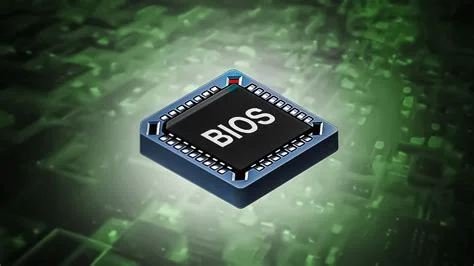

图示为典型的 NOR Flash 芯片，广泛应用于各类嵌入式设备的主板控制模块中，作为系统启动的核心介质。

01｜随机读速度极快

支持单字节随机读取特性，允许 CPU 直接在芯片上运行代码（XIP），是各类电子设备实现快速系统启动的首选载体。

02｜容量有限成本偏高

受存储架构物理特性限制，单芯片容量难以做大；同时单位存储成本相对较高，因此仅适用于存储体积微小的引导与固件程序。

03｜断电非易失性存储

无需持续供电即可永久保留数据，在无电源环境下也能长期稳定存储，具备极高的工业级数据可靠性。
典型应用场景：电脑主板 BIOS / 路由器与交换机固件 / 汽车 ECU 程序 / 各类嵌入式控制器引导代码

NAND Flash：大容量数据存储

01. 大容量，单位成本极低

采用按块读写的底层架构，支持堆叠多层存储单元，在同等晶圆面积下容量远高于NOR Flash，是消费级市场实现海量存储的关键，性价比优势显著。

02. 按块操作，不支持随机寻址

数据读写以“页”为最小单位，擦除则必须以“块”进行，无法实现单字节的随机快速访问，因此不适合直接运行程序代码，专为连续批量数据存储设计。
典型应用场景：手机内置UFS存储、计算机固态硬盘(SSD)、便携式U盘与各类存储卡(SD/TF)等，是当前非易失性存储领域的绝对核心。

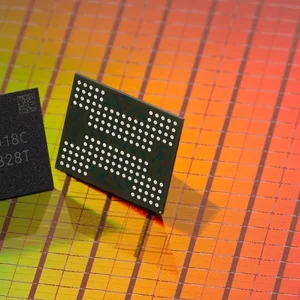

NAND闪存芯片实物，高密度集成的存储单元使其能够在极小体积内提供海量空间。
