存储底软-05 SLC/MLC/TLC/QLC 全解析

同样是 NAND 闪存，为什么有的 SSD 卖几千、有的卖几百？SLC、MLC、TLC、QLC 到底差在哪？这篇文章从电荷存储单元的本质出发，深度剖析不同闪存架构在速度、寿命、成本上的终极取舍。

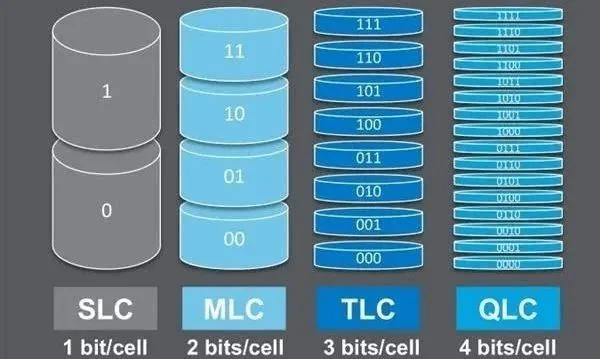

核心本质：一个单元存几个 bit

同样是 NAND 闪存，差异全在**「每个存储单元能承载多少种电荷状态」**——也就是一个存储单元能存几个 bit：

类型	每单元 bit 数	电荷状态数	一句话总结
SLC	1 bit	2 种	速度最快、寿命最长，企业级高性能首选
MLC	2 bit	4 种	性能与成本的黄金平衡点，曾是消费级旗舰首选
TLC	3 bit	8 种	性价比之王，兼顾容量与价格，当下消费级市场主流
QLC	4 bit	16 种	极致容量密度，成本最低，适合大容量冷数据存储

四种闪存对比

📌 核心规律：电荷状态数越多 → 单芯片容量越大 → 电压区分难度越高 → 对主控纠错算法要求越严。

从 SLC 到 QLC，本质上是在同一个晶体管里塞进更多 bit。bit 越多，密度越高、成本越低，但速度越慢、寿命越短。下面我们逐个拆解这三个维度的差异。

闪存通过检测存储单元中电荷的精确电压来判断存储的数据。状态数越少，电压等级之间的间距越大，主控芯片的识别速度越快、误判率越低。

速度与寿命呈正相关，梯队排序为：

SLC > MLC > TLC > QLC

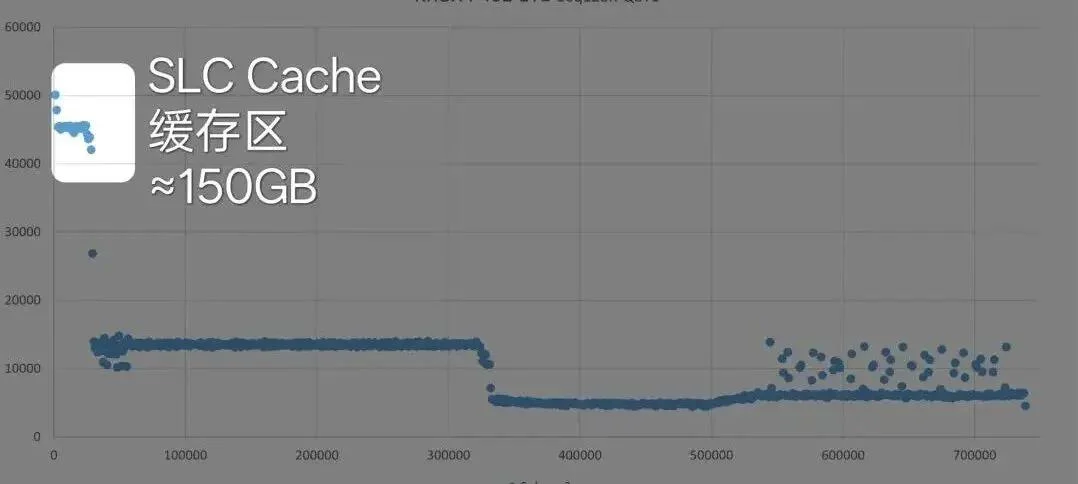

速度曲线

▲ 图示为 SSD 缓存耗尽前后的速度变化曲线。在 SLC Cache 容量范围内写入速度维持高位，一旦耗尽则回落至闪存颗粒的原生速度——这也是日常拷大文件时”先快后慢”现象的底层原因。

每次擦写操作都会对浮栅晶体管的绝缘层造成不可逆的物理损耗。存储单元的电压状态越多，擦写所需的电压差越大，对绝缘层的损耗就越剧烈——这是决定闪存寿命的核心物理因素。

寿命对比

很多用户一看 QLC 只有 1000 次 P/E 就觉得”这盘快废了”。但实际上，一块 1TB 的 TLC 固态硬盘，按日均写入 50GB 计算（普通用户很难达到这个量），理论上可稳定使用 8 年以上，远超普通用户的设备更换周期。

💡 对大多数普通用户来说，SSD 的寿命不是问题，主控和固件的稳定性才是。不必为 P/E 次数过度焦虑。

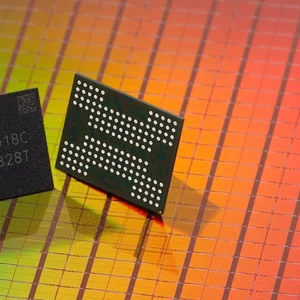

同等晶圆面积下，QLC 单单元可存储 4bit 数据——容量是 SLC 的 4 倍、TLC 的 1.33 倍。存储密度的跨越式提升，让”大容量”不再昂贵。

每增加 1bit/单元的存储密度，单位 GB 的生产成本就大幅下降。这不仅是技术迭代，更是消费级存储走向高性价比的核心驱动力。十年前一块 128GB SSD 要上千元，今天不到一百元——这就是多 bit/单元技术带来的红利。

容量成本对比

SLC、MLC、TLC、QLC 之间的选择，本质上是 速度、寿命、成本三者的取舍：

取舍总结

定位不同，适用场景不同。适合自己的就是最好的。 普通用户选 TLC SSD 就足够了，性价比最高；对大容量存储有需求的可以考虑 QLC；企业级场景才需要 SLC/MLC 的高耐用性。

🎉 本系列第一季暂告一段落！后续还会继续更新 UFS 架构、NAND 底层机制、协议实战等内容。关注博客不迷路，B站/博客：EDAdong。
