电源-手把手教你制作多路交流电压电流电路（ZMPT101B电压互感、ACS712霍尔电流）

前言

电源方向资料免费开源到QQ群1：280730348、QQ群2：725438563、QQ群3：961600221。

嵌入式方向资料免费开源到QQ群1：976387827。

博客地址edadong.com，博文同步发布在知乎、bilibili，其中bilibili主要以视频为主。对开源项目的疑惑请尽量在b站下方留言，其次在群内商讨，所有开源项目均自己设计验证过。

由于个人精力有限，以后不做免费的私聊问题回答，但B站我会做最快的响应回答，群内看到了也会回答。如果确实是想私聊问问题，5-15元一次答疑，避免太多人找我，此初衷主要是想更多人看到问题的解决方法或者开源项目这么做的意义，在B站解答大家都能看得到，私人解答就丢失了开源解答的优势了。

更详细的讲解请移步Bilibili：EDAdong。

设计目标和方案

（1）主控选用STM32F103C8T6；

（2）屏幕显示用0.96寸OLED屏幕；

（3）交流电压检测采用ZMPT101B电压互感器方案，缩放倍数约为50倍；

（4）交流电流检测采用ACS712芯片，外加电阻分压，缩放倍数约为154mv/A，实际基准电压需要实测，缩放倍数也要注意；

（5）三路交流电压、交流电流采集，按键切换显示；

注意事项

根据自己的实际电路判断大致的缩放倍数，不要超过电路实际能够承受的电压范畴。

原理图及实物图

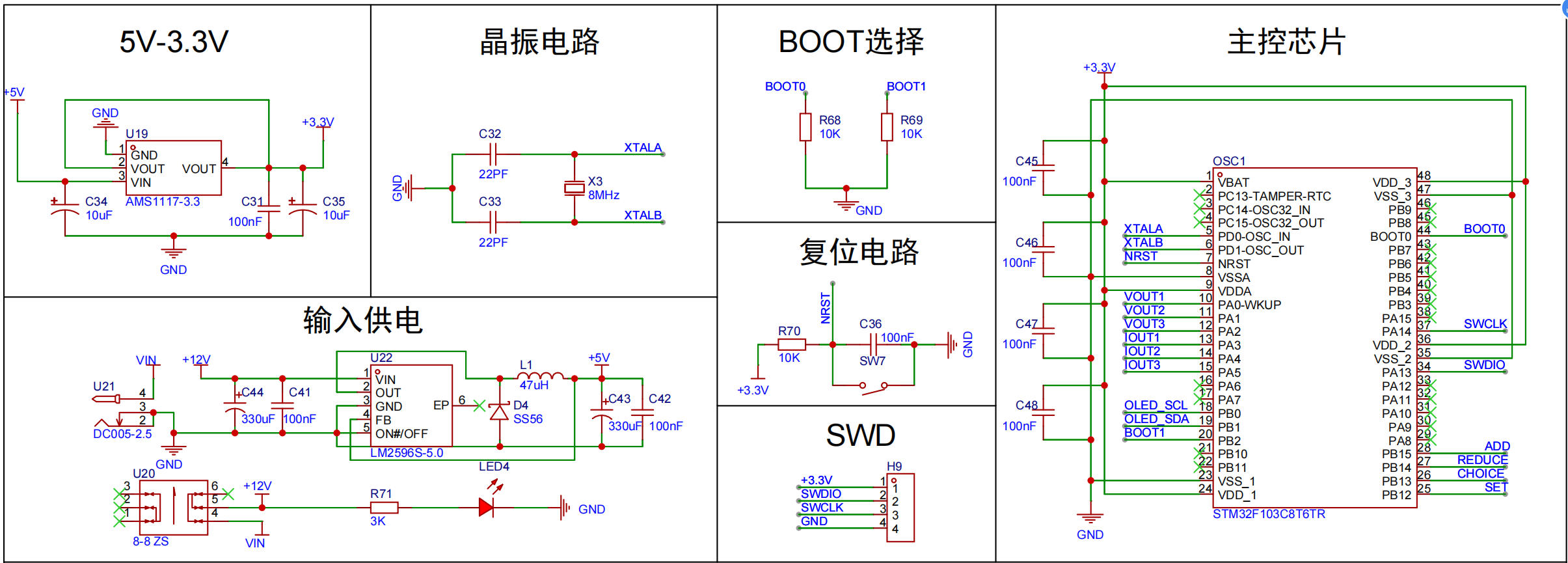

最小系统及供电：

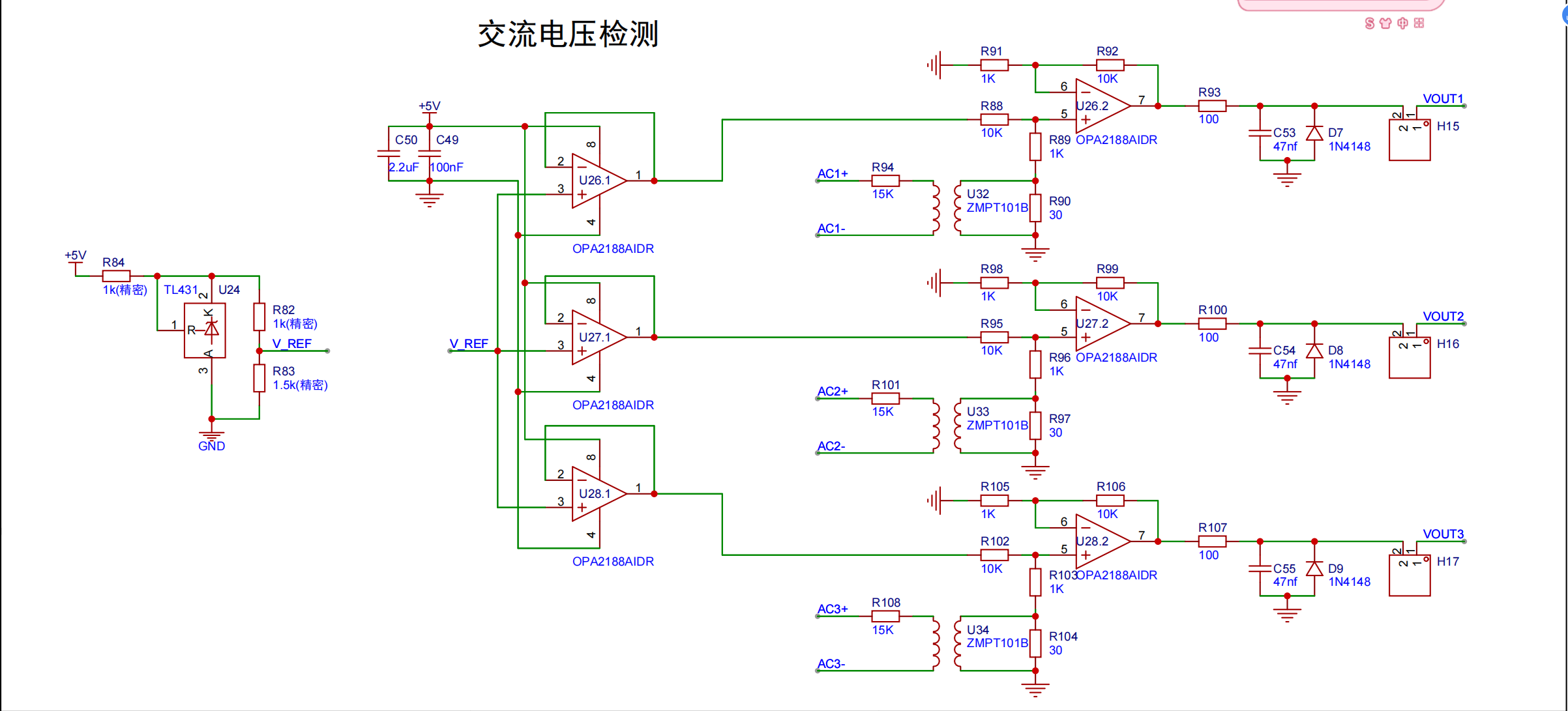

交流电压检测：

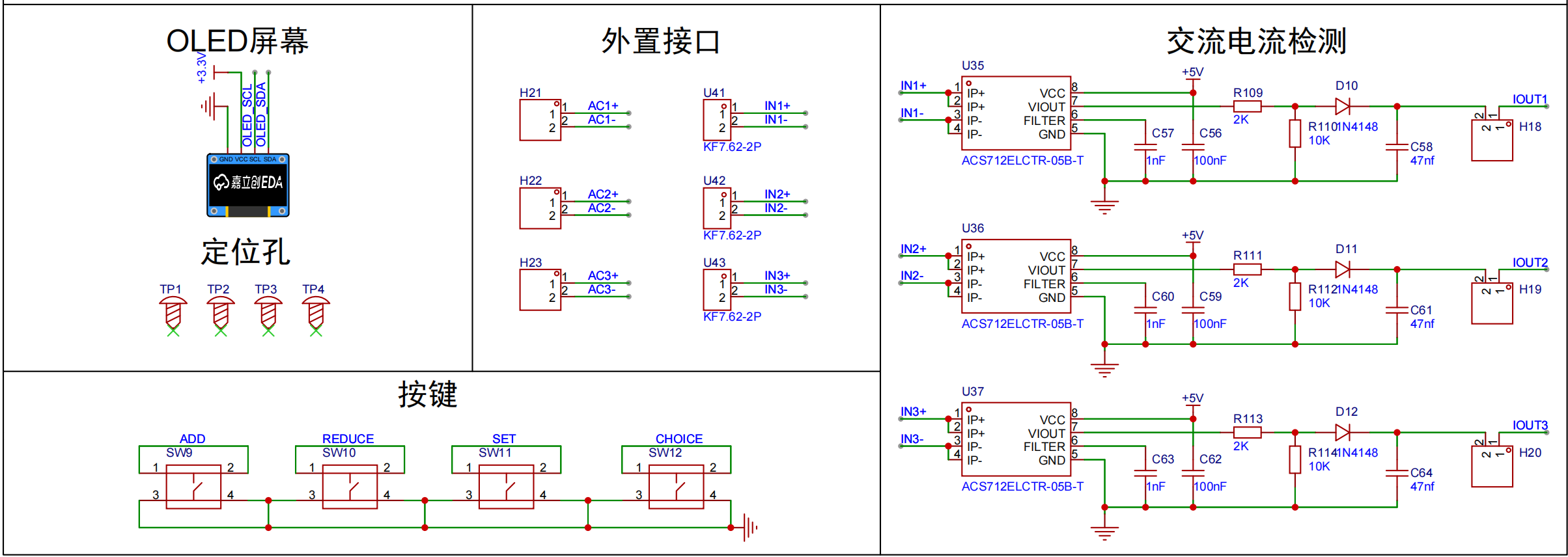

交流电流检测及其它：

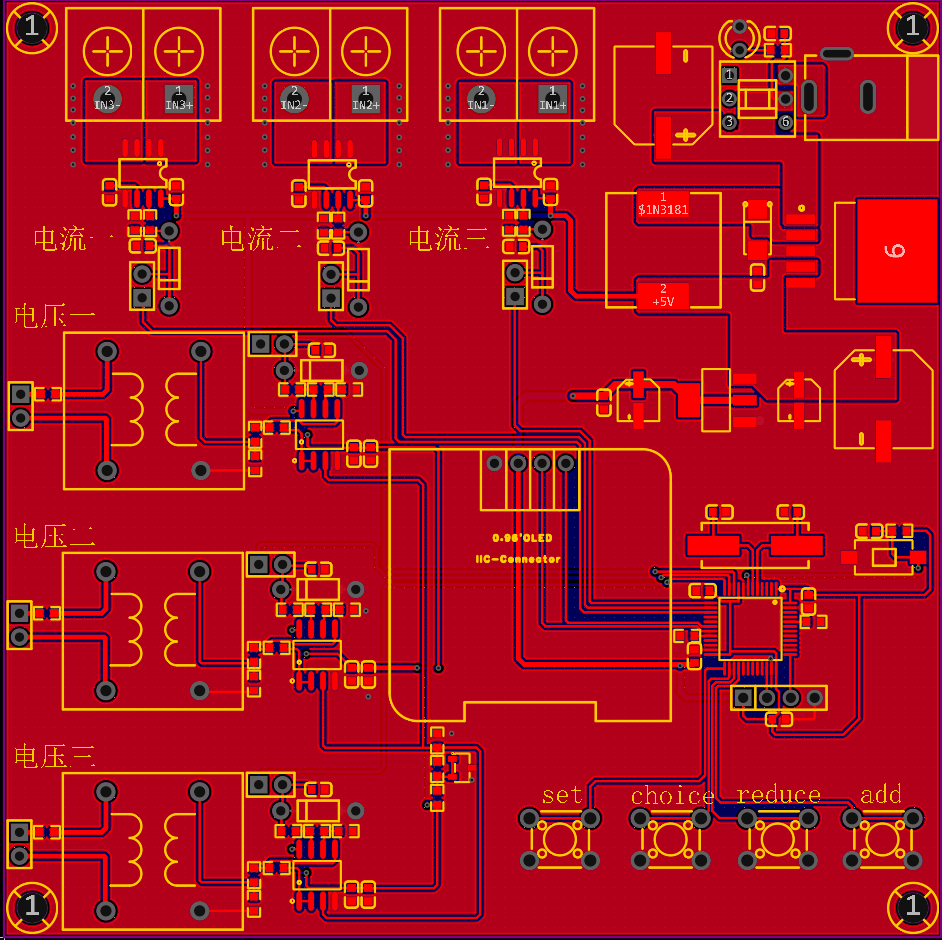

PCB：

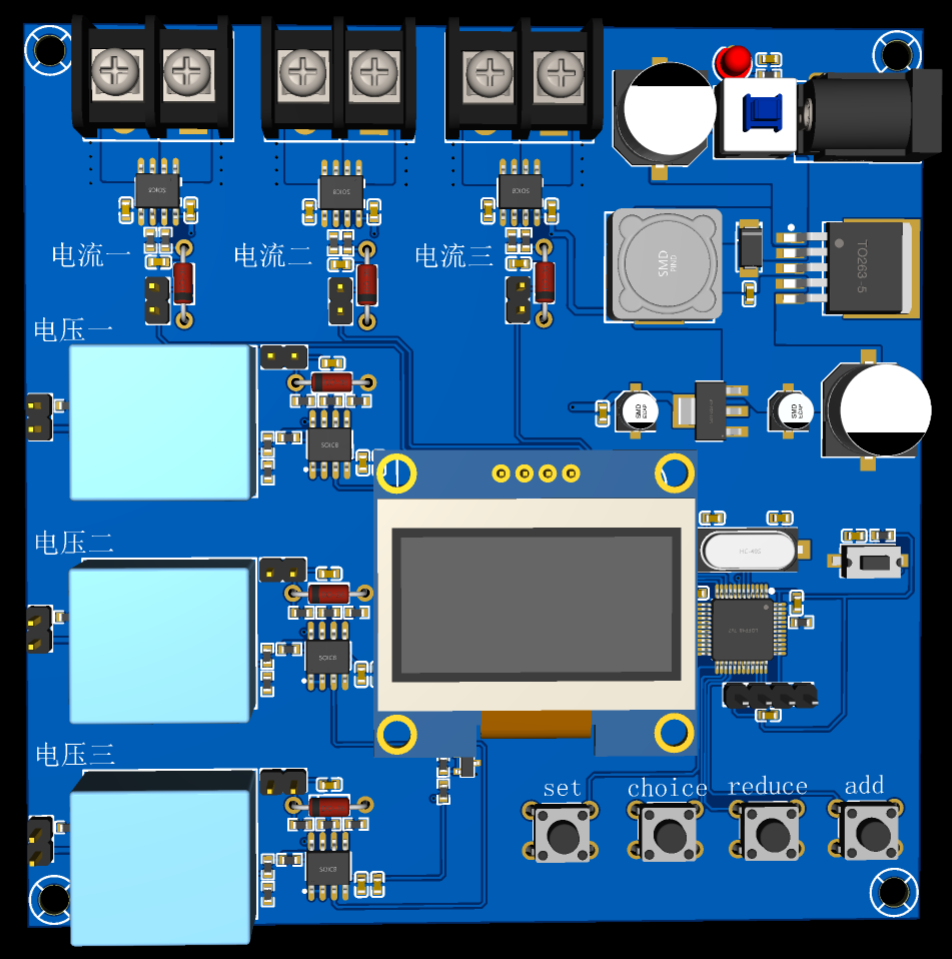

3D图：

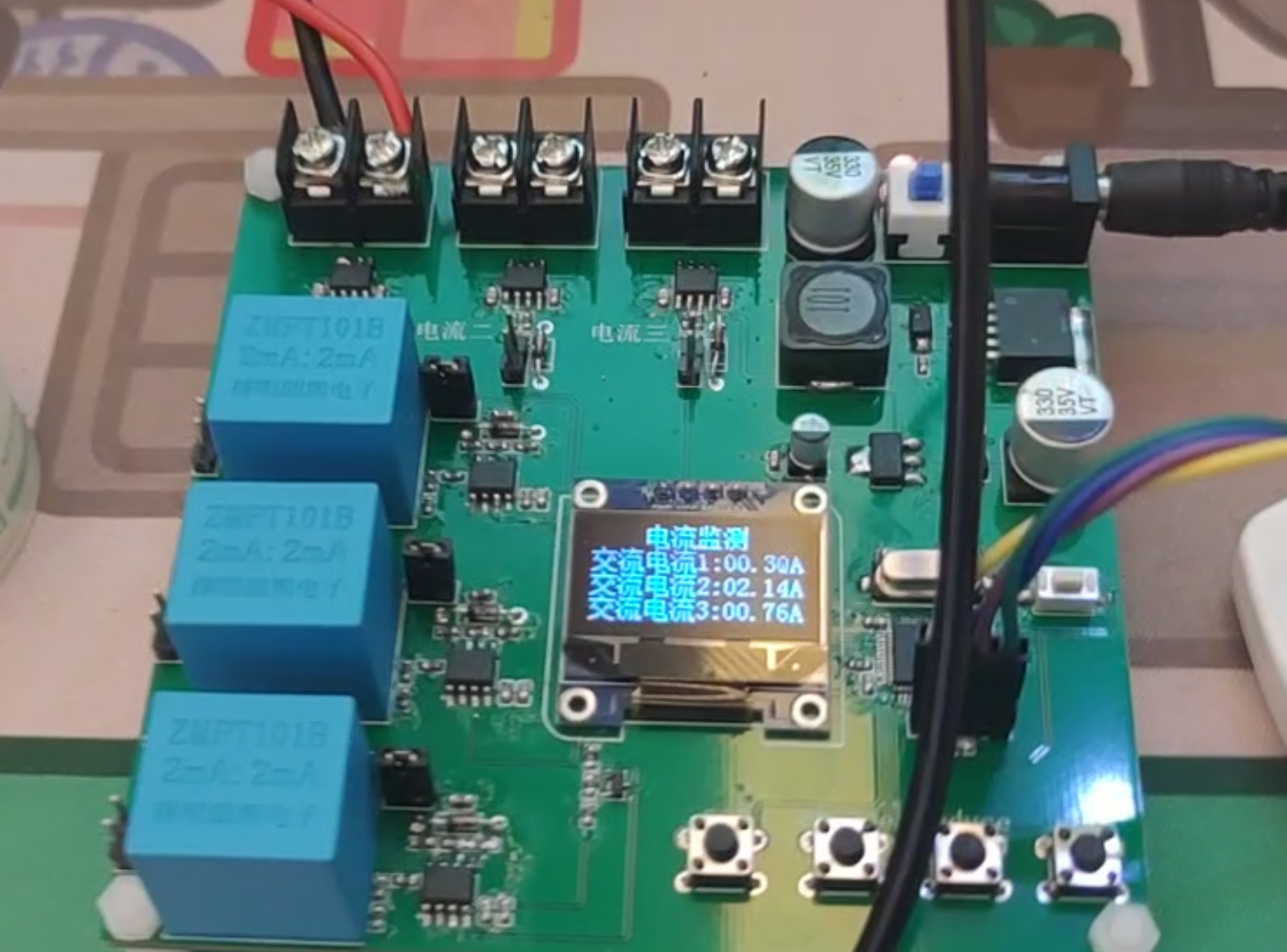

实物图：

总结

通过网盘分享的文件：post23资料合集
链接: https://pan.baidu.com/s/1JGTmeXWr_N5CouzIs4744A?pwd=ezgq 提取码: ezgq
