嵌入式-手把手教你制作应变信号检测电路(以太网接口,AD数据采集)
前言
电源方向资料免费开源到QQ群1:280730348和QQ群2:725438563。
嵌入式方向资料免费开源到QQ群1:976387827。
博客地址edadong.com,博文同步发布在知乎、bilibili,其中bilibili主要以视频为主。对开源项目的疑惑请尽量在b站下方留言,其次在群内商讨,所有开源项目均自己设计验证过。
由于个人精力有限,以后不做免费的私聊问题回答,但B站我会做最快的响应回答,群内看到了也会回答。如果确实是想私聊问问题,5-15元一次答疑,避免太多人找我,此初衷主要是想更多人看到问题的解决方法或者开源项目这么做的意义,在B站解答大家都能看得到,私人解答就丢失了开源解答的优势了。
更详细的讲解请移步Bilibili:EDAdong。
设计目标和方案
可以检测应变片按压后所带来的变换情况,检测量通过电压的方式呈现。同时板载以太网接口,可以通过百兆以太网将数据传输至上位机等后续开发端。

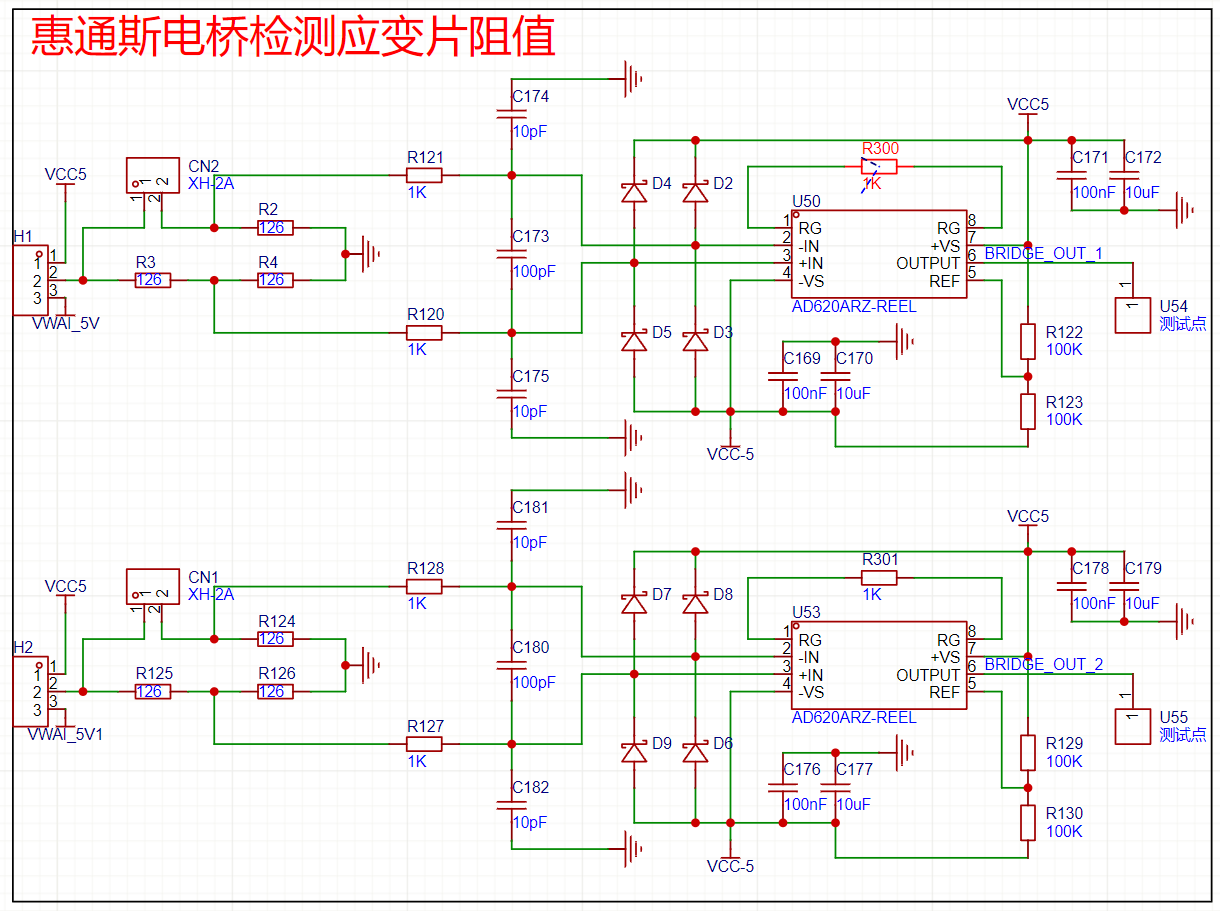

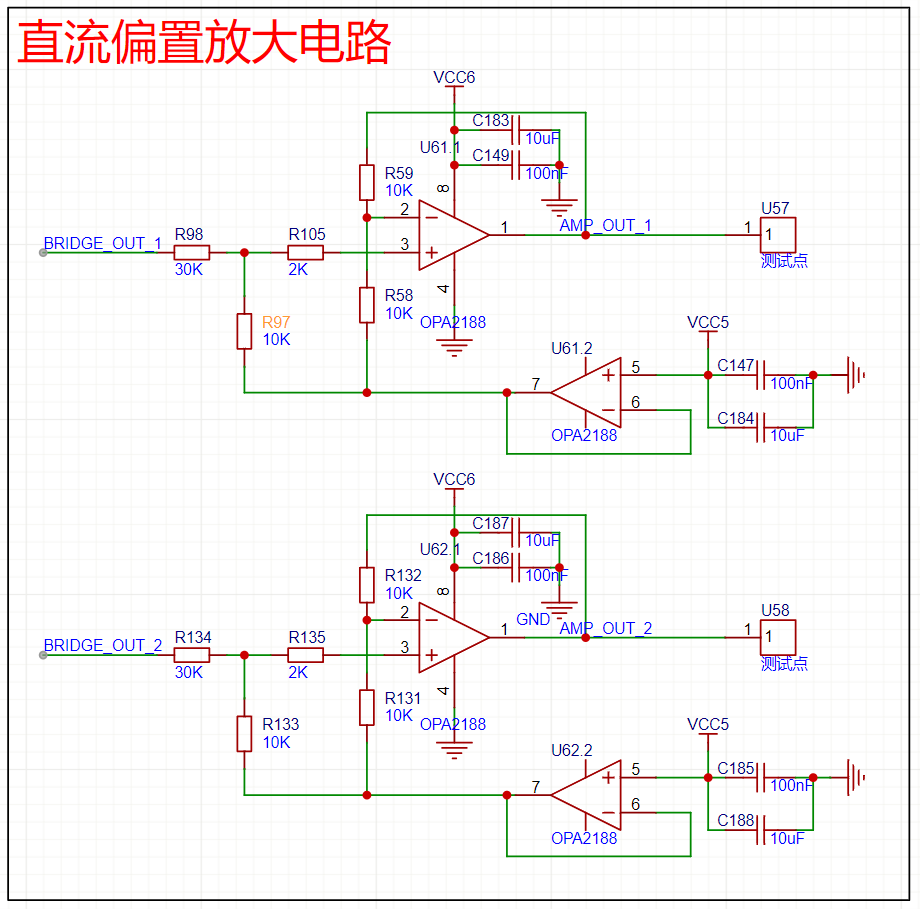

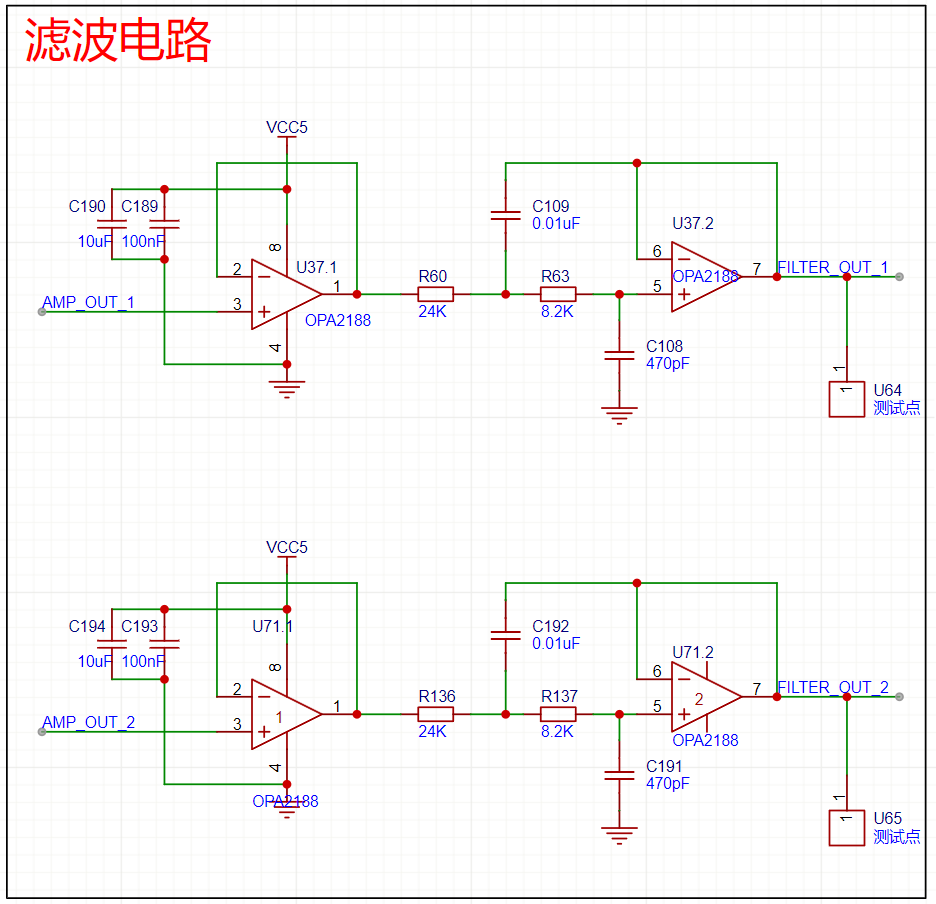

通过惠通斯电桥检测应变片所带来的由于阻值变化而产生的电压差,芯片选用AD620芯片用来放大压差。通过OPA2188芯片进行直流偏置放大和滤波(理论上可以去除掉),通过ADA4941和AD7766芯片将单端电压转换成差分电压进行采集,并通过FPGA等器件进行电压数据的采集。百兆以太网芯片选用LAN8720。

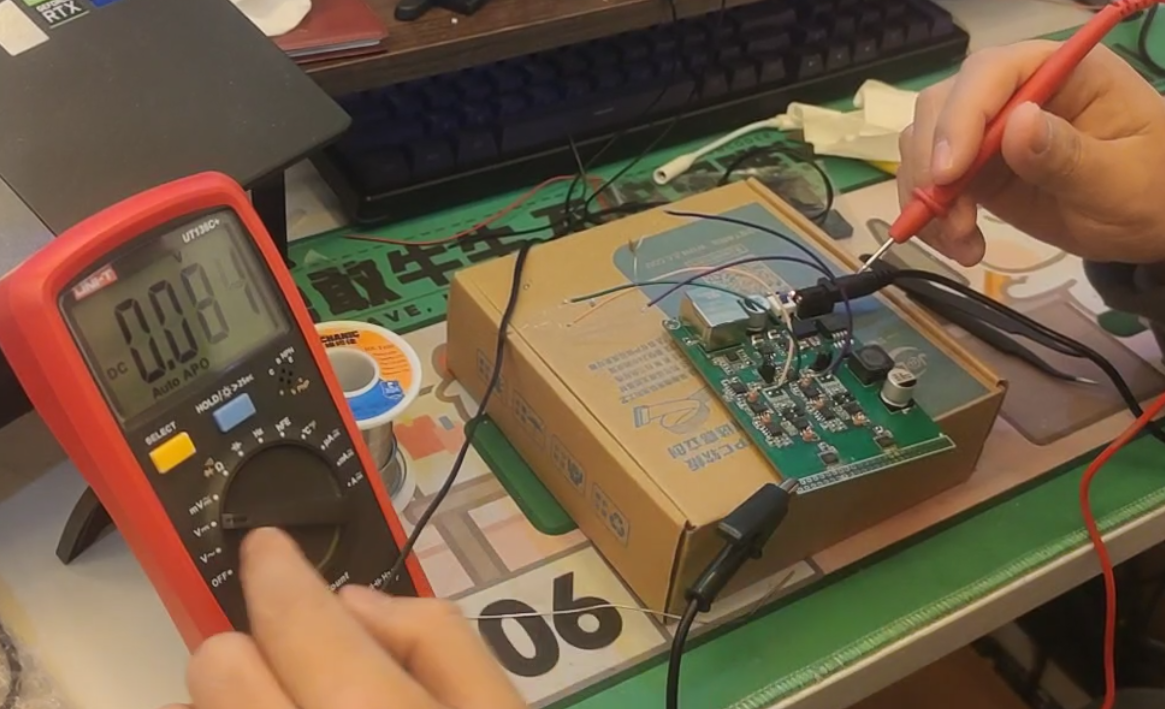

注意事项
板载了探针点,再进行测试的时候请根据具体电压改变放大电阻的大小,如图中的R300,阻值越大,放大倍数越小。确保能在应变片形变最大时,输出仍能够处于正常输出的范围之内。

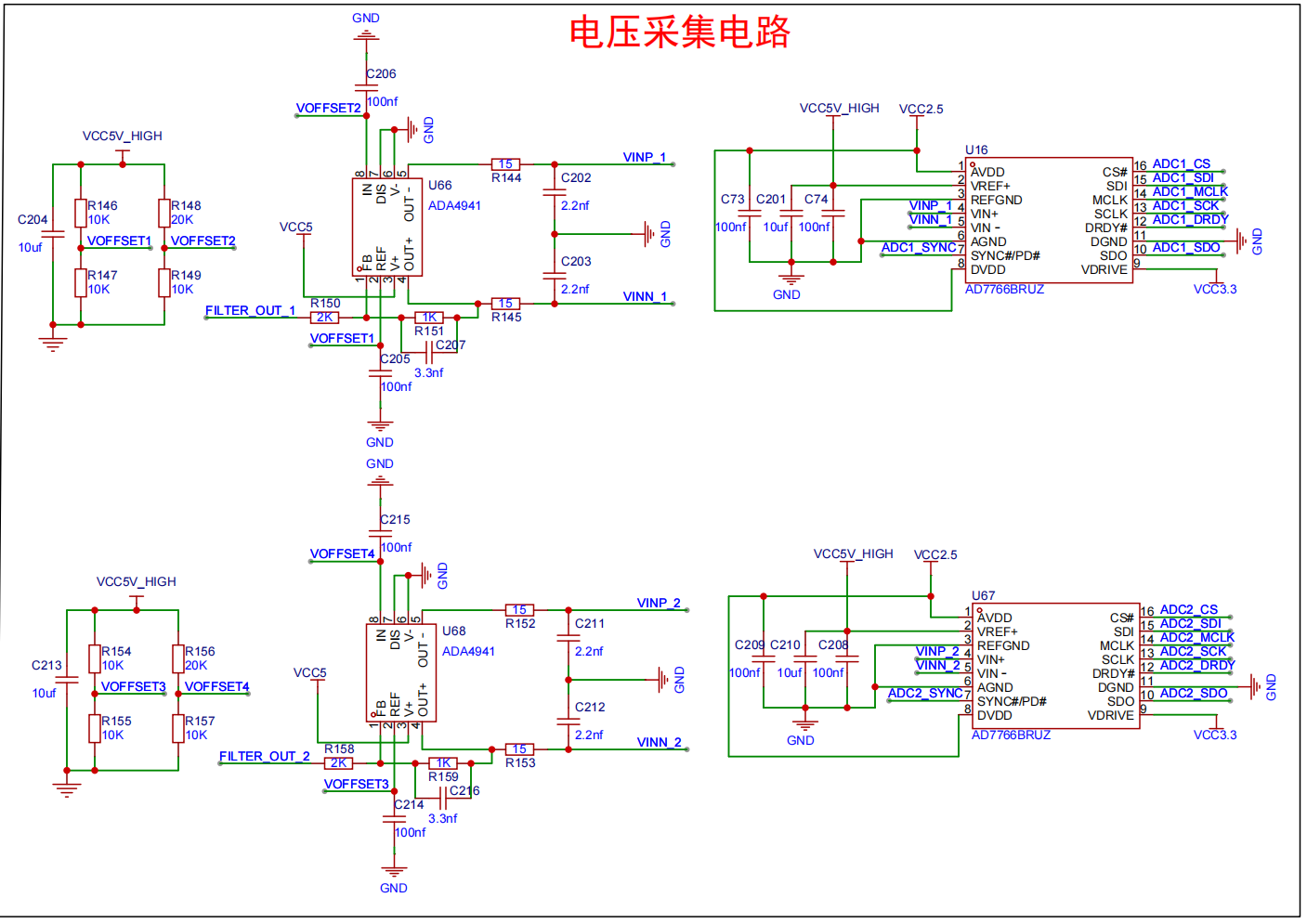

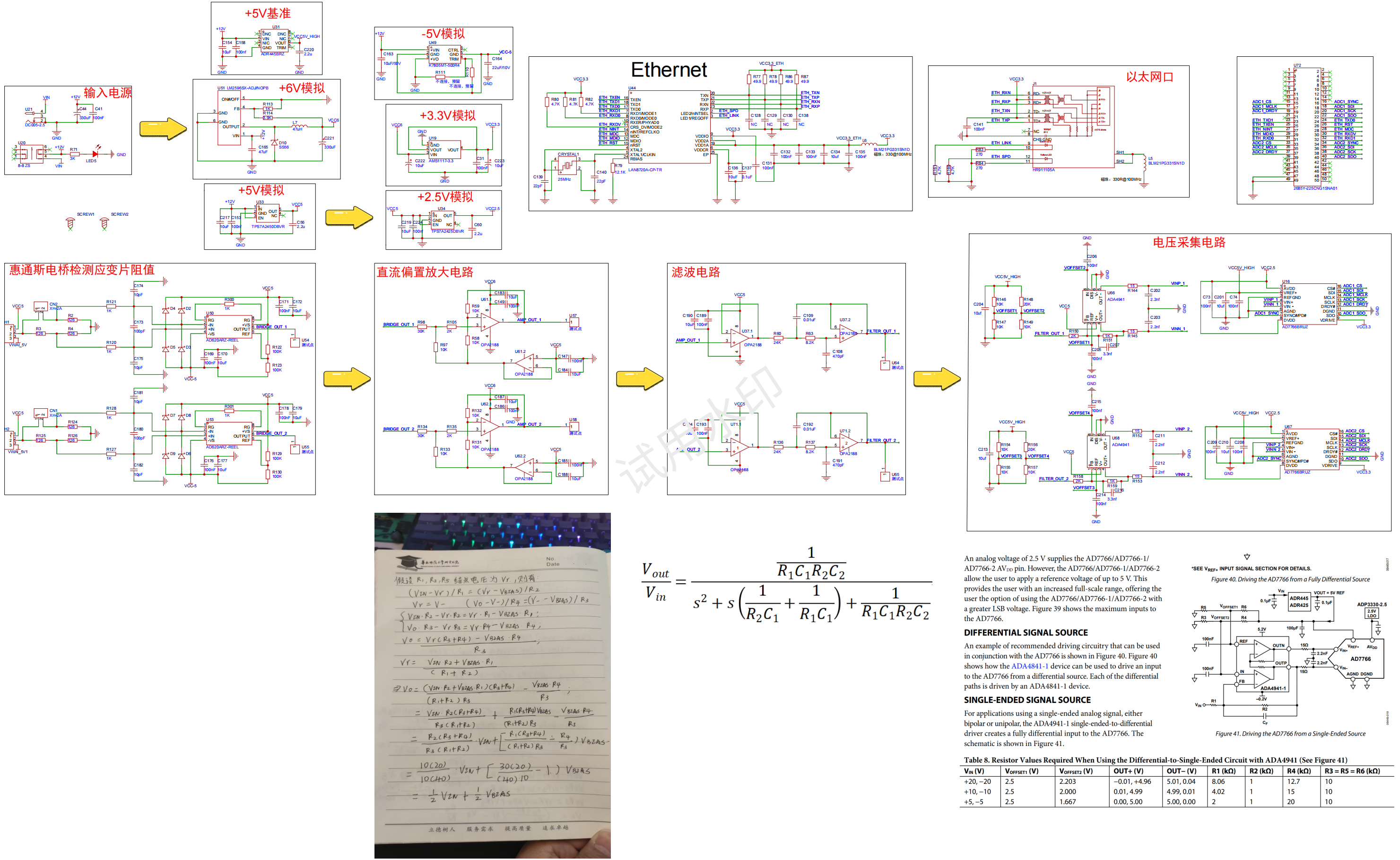

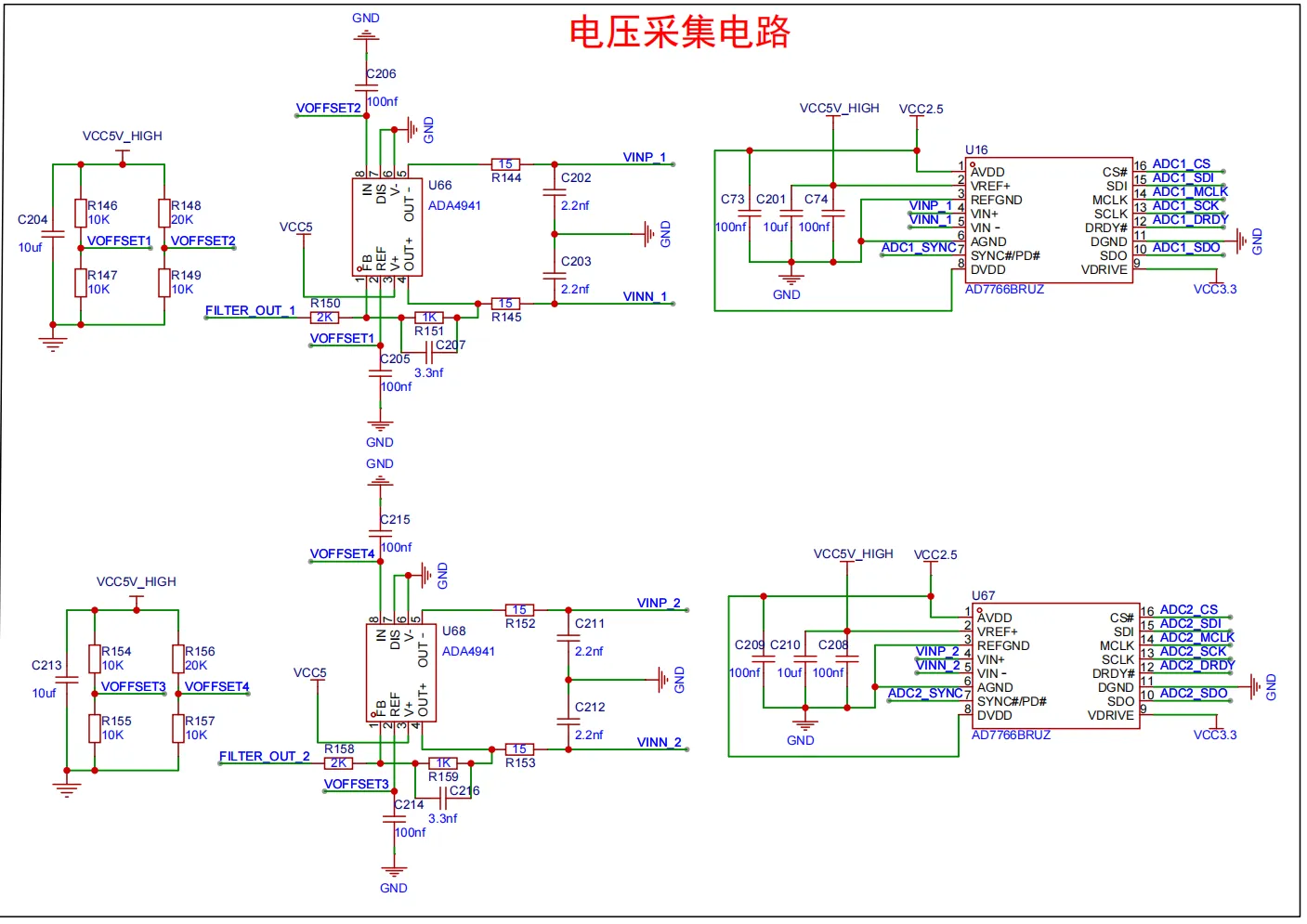

原理图

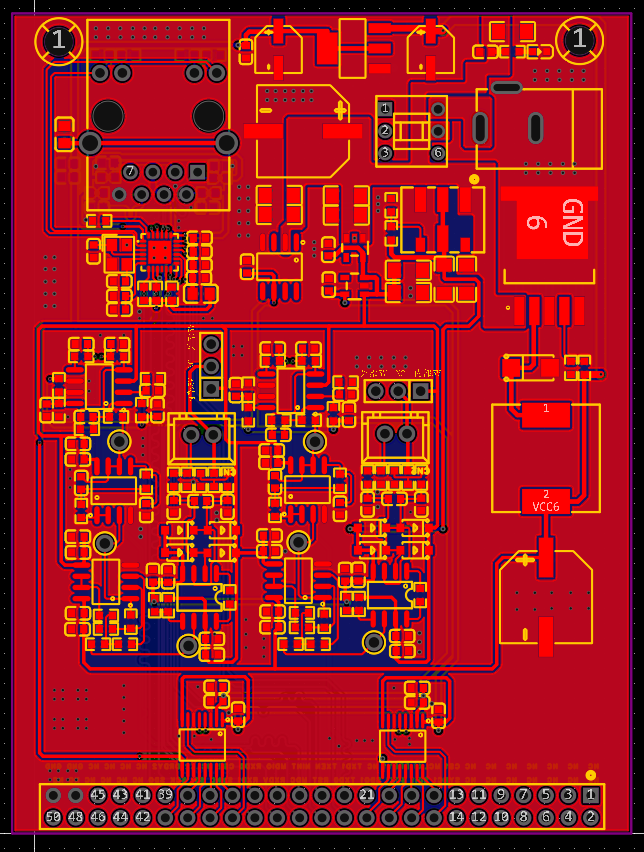

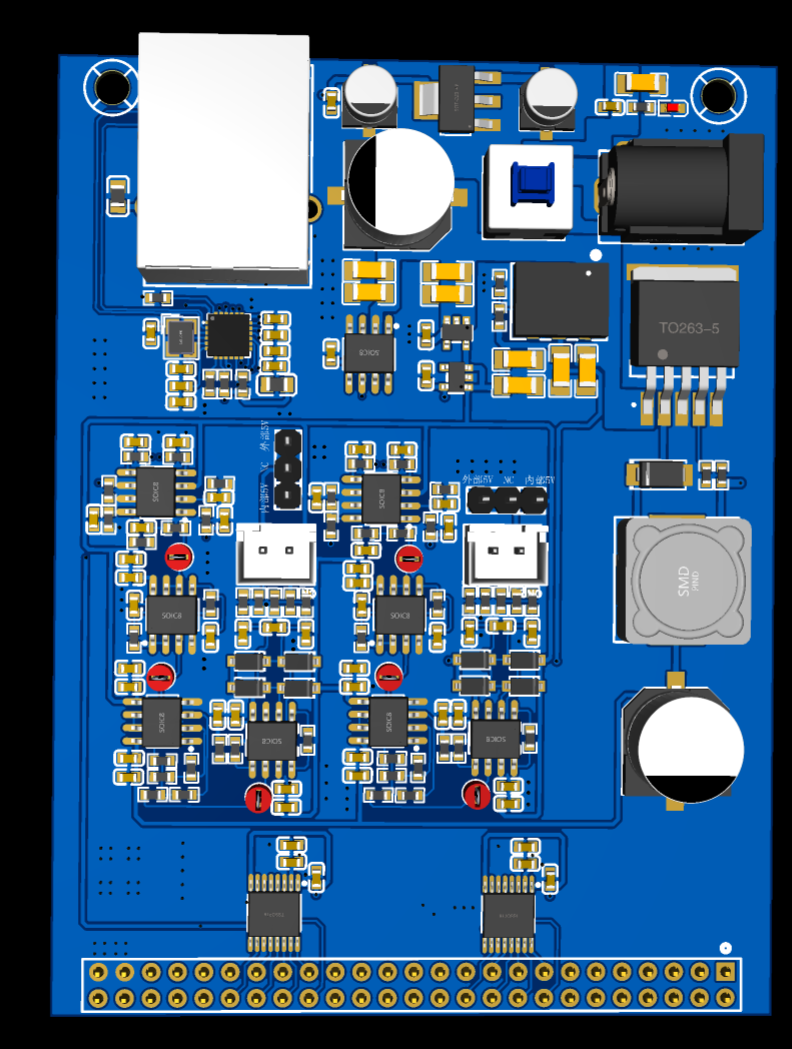

PCB及3D实物图
总结
通过网盘分享的文件:post20资料合集
链接: https://pan.baidu.com/s/1PztV4-9F3oMD2uYddgBmcQ?pwd=knjs 提取码: knjs
