下面是FOC无刷电机驱动电路的具体电路，更详细的讲解请移步Bilibili：EDAdong。

设计目标和方案

1、主控选用STM32F103C8T6芯片（经过搜索资料，这个系列芯片72M主频可以跑FOC无刷电机控制）。

2、屏幕显示用0.96寸OLED屏幕，IIC接口的，分别是GND/VCC/SCL/SDA引脚。

3、无刷电机选择2208型号的云台电机，相电阻大于10欧姆，峰值电流拟定2.5A左右。

4、检测电机旋转角度的磁编码器型号为AS5600，IIC协议接口。

5、电机三相半桥驱动芯片采用DRV8313芯片进行驱动，自带过流保护、短路保护、欠压闭锁、过温保护的内部关断功能。

6、电机相电流监测芯片采用INA240A2PWR芯片进行检测，50倍的增益。

7、参数的调节和控制采用EC11旋转编码器进行旋转控制，以及参数的选择。

8、电源拟采用12V电源适配器供电。

注意事项

建议采用灯哥的2208云台电机，当然用其他的也可以，有一些参数需要更改。我个人是用的它的那款云台电机。

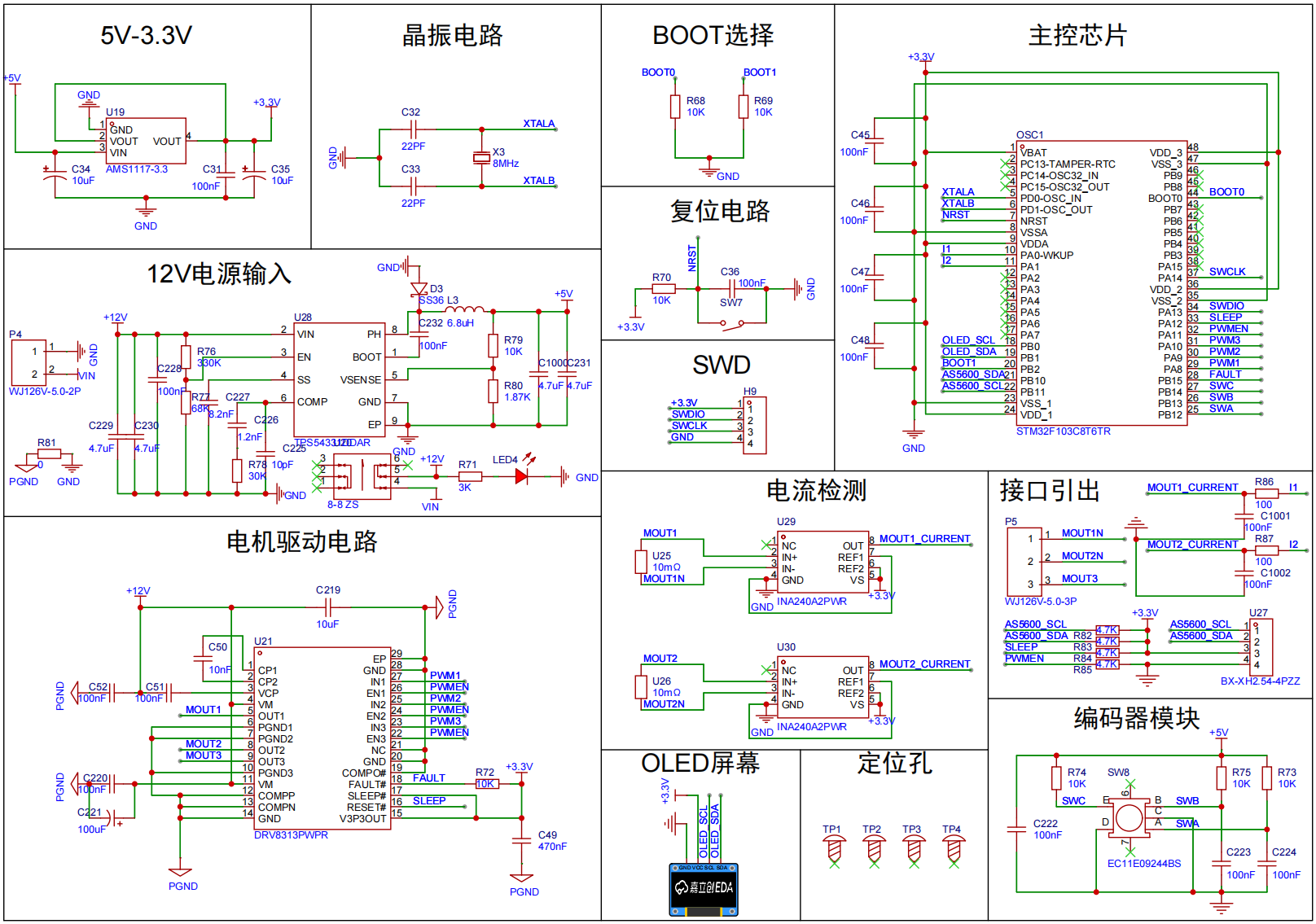

原理图

image-20250609084849852

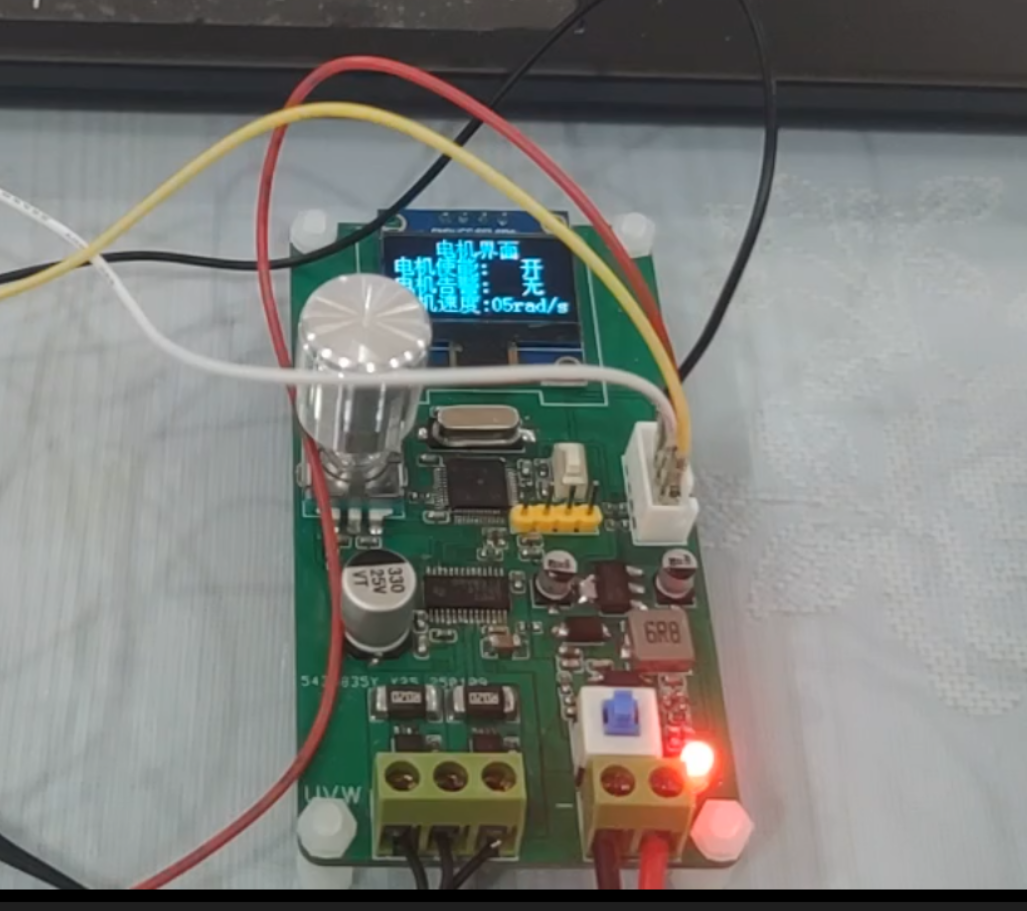

PCB及3D实物图

image-20250609085327194

image-20250609085357788

image-20250609085438480

总结
