电源-手把手教你制作双向DC-DC充放电电路(电池恒流充电,恒压放电)
前言
电源方向资料免费开源到QQ群1:280730348和QQ群2:725438563,欢迎进群交流沟通。博客地址edadong.com,博文同步发布在知乎、bilibili,其中bilibili主要以视频为主。对开源项目的疑惑请尽量在b站下方留言,其次在群内商讨,目前BUCK和BOOST电路均有群友复刻成功,逆变电路、双向DC充放电电路我也验证过。
由于个人精力有限,以后不做免费的私聊问题回答,但B站我会做最快的响应回答,群内看到了也会回答。如果确实是想私聊问问题,5-15元一次答疑,避免太多人找我,此初衷主要是想更多人看到问题的解决方法或者开源项目这么做的意义,在B站解答大家都能看得到,私人解答就丢失了开源解答的优势了。
下面是双向DC充放电电路的控制方案和具体电路,更详细的讲解请移步Bilibili:EDAdong。
设计目标和方案
1、主控器件为STM32F103C8T6
2、参数显示通过0.96寸OLED屏幕进行显示
3、电路拓扑结构选择同步整流DC-DC变换电路
4、驱动电路选择IR2104S半桥驱动芯片
5、电压检测选用OPA2188芯片
6、电流检测选用INA282电流放大芯片
7、步进值调节选用按键进行调节
8、电源选用电源适配器进行供电
9、输出端采用继电器保护
注意事项
电力电子涉及到功率电源,请务必谨慎操作,哪怕是我,都有因为操作不规范而受伤的时候,但只要你严格按照规范来,就不会有问题。
1、放电测试。
放电测试无特殊步骤,所以你拿到手以后可以对照着放电视频的过程去测试。放电时间尽量不要太久,如果过久电阻可能发热严重,建议拿个小风扇在电阻那里去吹降温,不要用手去触碰电阻,很热,小心烫伤。放电的流程是:
(1)不要接直流稳压电源,因为放电只涉及到电池组放电,不用开启直流稳压电源。
(2)接好电源适配器,按下接口处自锁开关上电,接上电池。
(3)上电后按下SET按键进入模式选择界面,在这个界面可以通过CHOICE按键选择工作模式,比如放电、比如充电。
(4)选择箭头指向的放电模式,会进入到放电电压界面,不用做修改,就是放电至30V.
(5)再按一下SET按键,就会进入放电流程,观察界面上的第一行第一个数字,直到他到达30V代表放电到了目标电压处,自此完成放电流程。
(6)按下SET按键可回到初始化界面,实现保护功能。
2、充电测试。
充电测试有一点小BUG,由于时间有限没有深入解决,但有解决方案,所以一定要严格按照如下规范来。
(1)直流稳压电源和电池先都不要开启和插上。
(2)电源适配器上电。
(3)连接直流稳压电源和电池,直流稳压电源上电,建议15-25V之间,15V最好。
(4)按下SET按键进入模式选择界面,通过CHOICE按键选择充电模式。
(5)按下电路板上复位键复位一次。
(6)然后再重新选择充电模式。
(7)进入充电模式以后可通过ADD和REDUCE按键改变充电电流的大小。ADD是增加电流,REDUCE是减小电流。设置好了以后按下SET按键执行充电流程。
(8)如果出现异常情况,比如直流稳压电源短路灯亮起,请立即按下SET按键,这样能够实现保护,当然如果电流过大电路板也会自动保护。如果你按照前面的步骤走下来,不会出现这种情况。
硬件电路

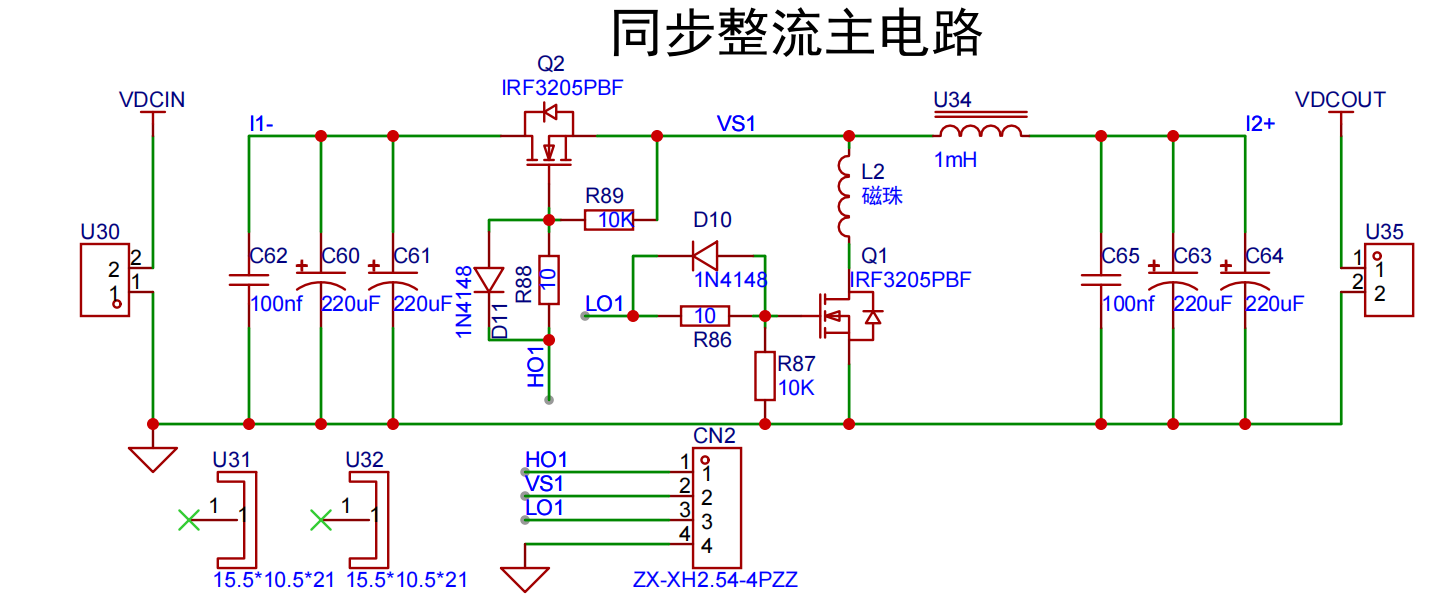

1、主电路拓扑
主电路拓扑结构选用同步整流主电路,拓扑结构其实跟BOOST电路和BUCK电路用的都是一样的,从左边往右边看就是一个降压的拓扑结构,从右边往左边看就是一个升压的拓扑结果。VDCIN通过继电器接入外部的直流电源正极,VDCOUT通过继电器接入外部的电池。

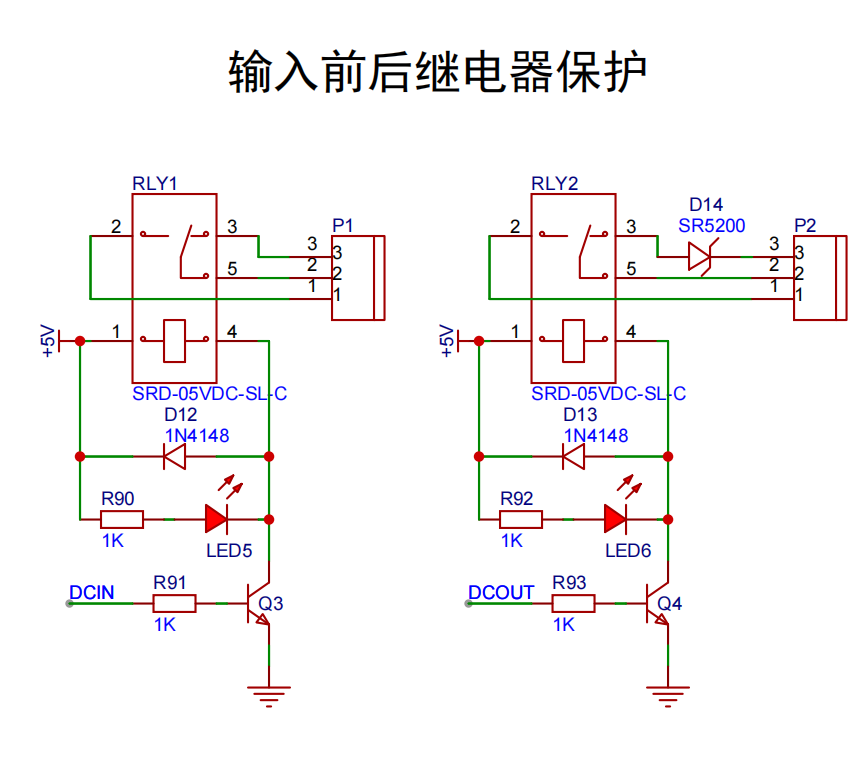

2、继电器电路
继电器电路DCIN端口就是普通的继电器电路,DCOUT做了一点小小的改变。P2的2号端口是接入的双向DC电路VDCOUT端,当对电池进行充电时,继电器处于常闭状态,53引脚连接在一起,电流流经二极管给电池充电,一方面限制了电流上升的速度,另一方面防止电流倒灌的情况出现。而反向放电的时候,P2的2号引脚就和1号引脚连接在了一起,这样放电的时候就是直接放电。

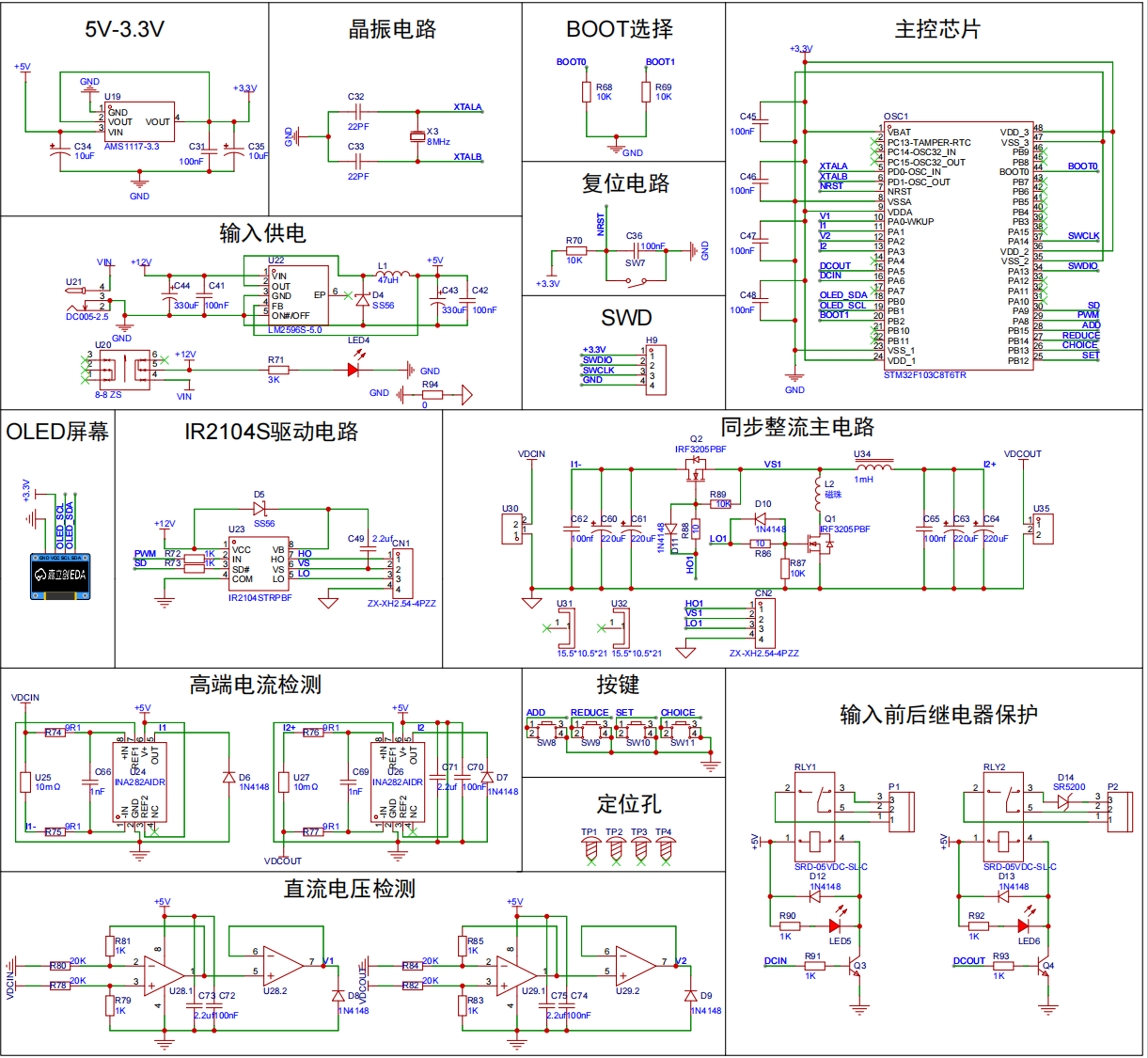

总原理图

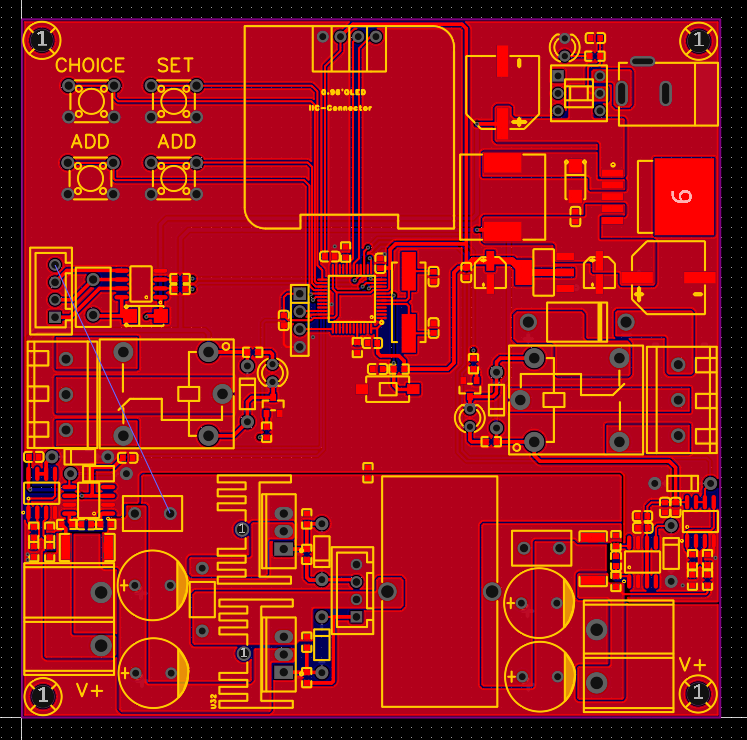

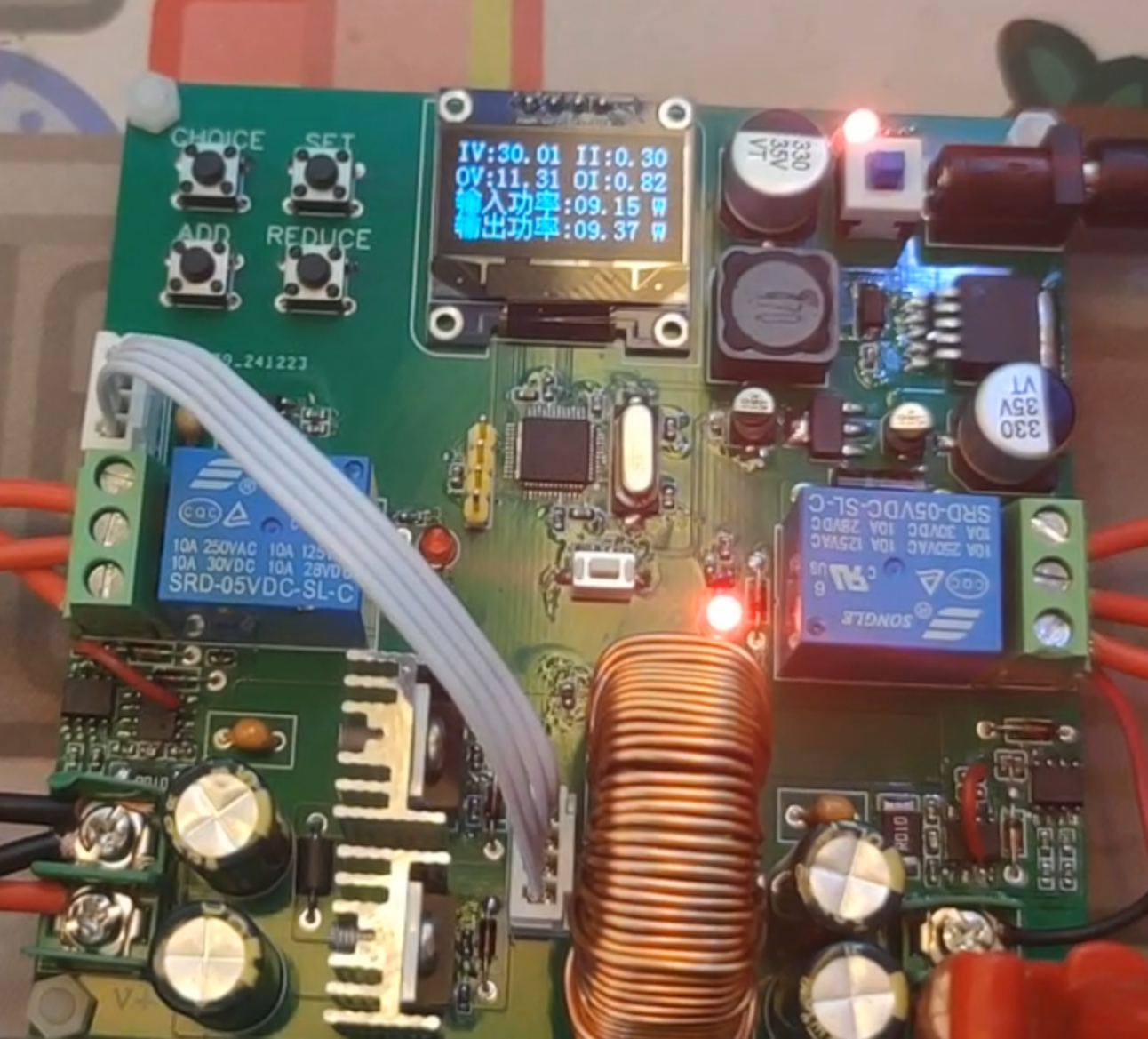

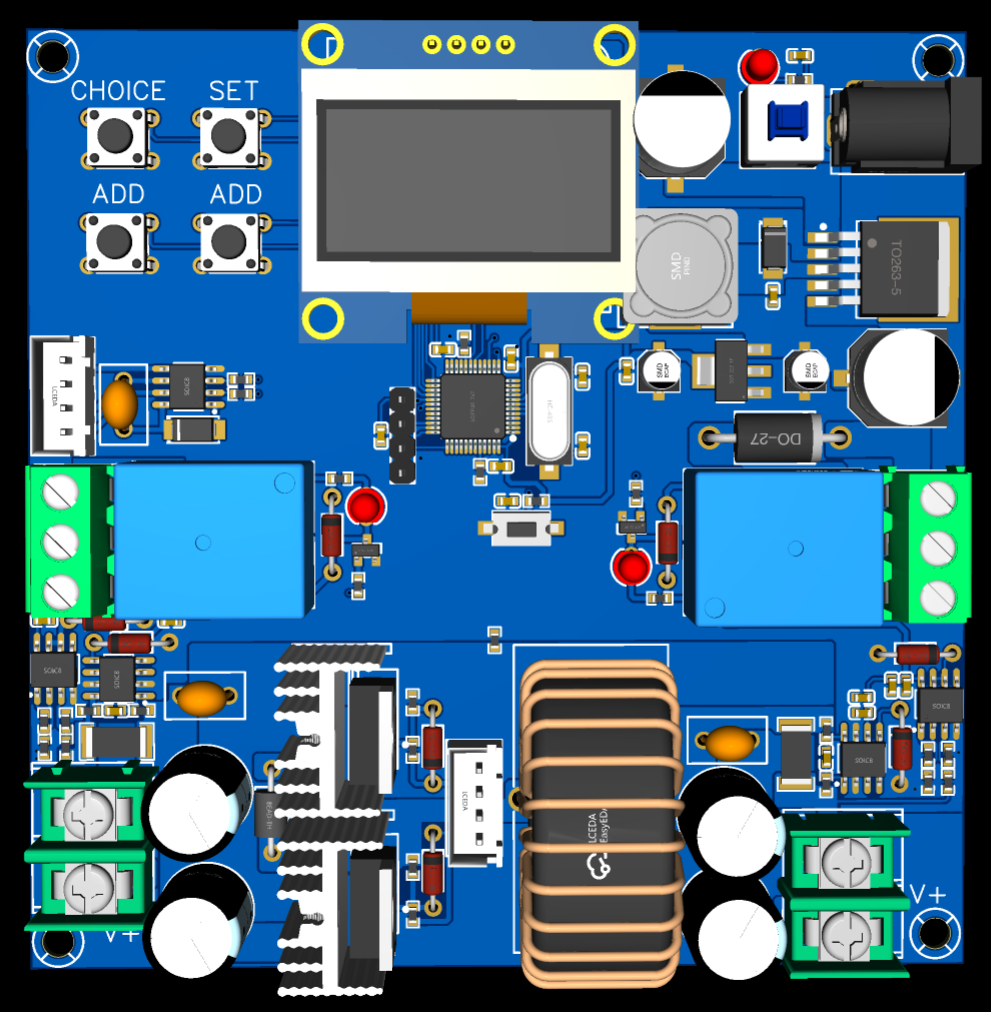

PCB及3D实物图
总结
通过网盘分享的文件:post15资料合集
链接: https://pan.baidu.com/s/1rILLQVzQUr-FW6PkKggBeg?pwd=s5i6 提取码: s5i6
