下面是逆变电路的控制方案和具体电路，更详细的讲解请移步Bilibili：EDAdong。

设计目标和方案

1、主控器件为STM32F103C8T6

2、参数显示通过0.96寸OLED屏幕进行显示

3、驱动芯片用IR2104S半桥驱动芯片。

4、拓扑结构用经典的全桥逆变拓扑结构，开关管用IRF540N。

5、输入继电器保护。

6、输出12V50Hz交流电输出，闭环方案。

7、采用电压互感器ZMPT101B、运放OPA2188做交流电压检测。

注意事项

逆变电路在开始测试时建议空载进行测试，按照本设计所选用的开关管，最高可以耐受110V左右电压。在逆变电路中存在调制系数比，默认基础调制为0.75，不建议超过0.92以上的调制系数，也就是说不建议上下不超过±46%的占空比波动。

先开控制器电源，再开主电路供电电压，顺序不能反。

硬件电路

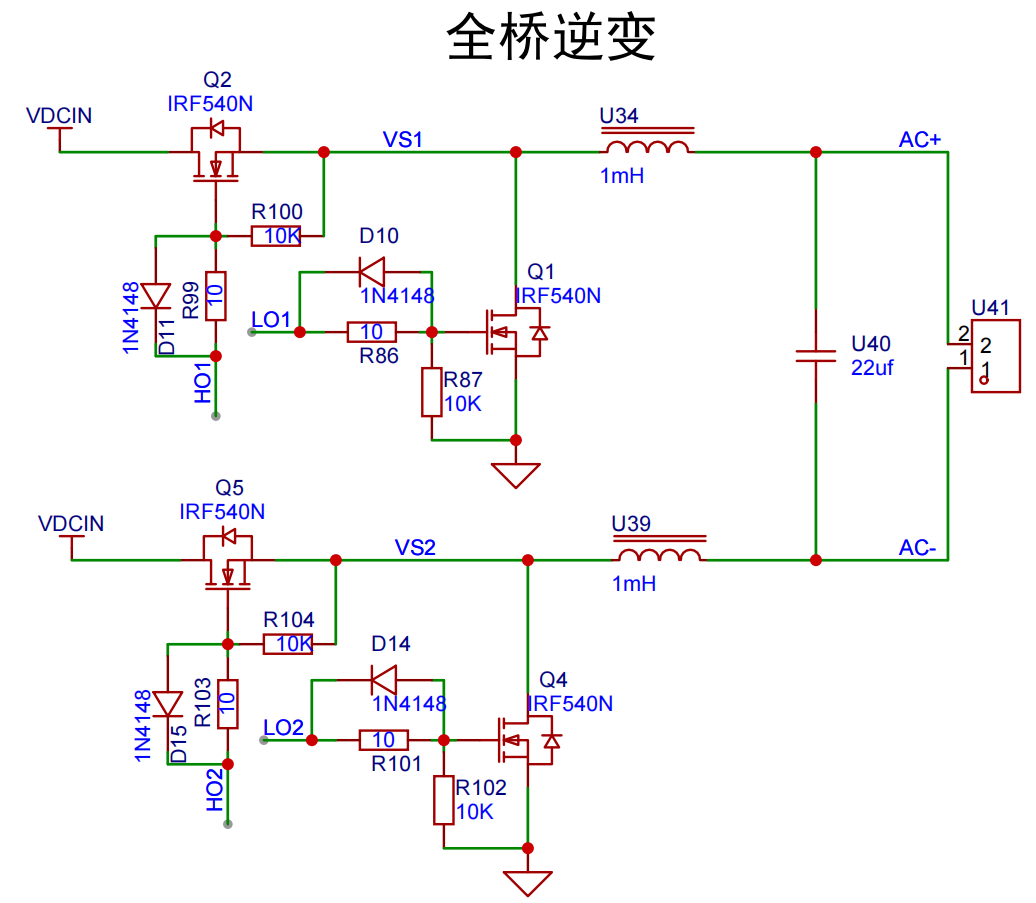

1、主电路拓扑

主要原理为：HO1、LO1为IR2104S驱动模块1驱动，HO2、LO2为IR2104S驱动模块2驱动。在任一瞬间，HO1和LO1波形相反，HO2与LO2波形相反，且HO1和HO2波形相反。即整体电路只对应两种工作状态：

第一种工作状态为：直流电流通过Q2mos管流经U34，负载U41再流经Q4最终到达地，在这一工作状态里，若负载上端视为电压正极，则负载上会加上一个正向的电压，也即处于正弦波的正半周期。

第二种工作状态为：直流电流通过Q5mos管流经U39，负载U41再流经Q1最终到达地，在这一工作状态里，若负载上端视为电压正极，则负载上会加上一个反向的电压，也即处于正弦波的负半周期。

image-20250529154117848

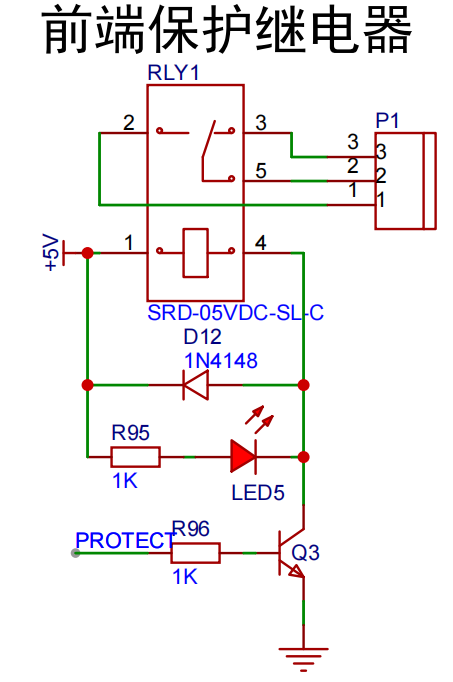

2、继电器过流保护

CTRL为单片机控制继电器开关闭合的信号，其中P1端口的3号引脚接到常闭端口，2号引脚接到公共端口，1号引脚接到常开端口，3号引脚连接地，2号引脚连接VDCIN，1号引脚连接外部直流电源。若CTRL给低电平，9013关闭，继电器磁铁不吸合，VDCIN连接到地，逆变电路无电源输入，起到保护作用。若PROTECT给高电平，则Q3三极管导通，继电器磁铁吸合，VDCIN与外部电源处于连接状态，电路上电，正常工作状态。

image-20250529154432496

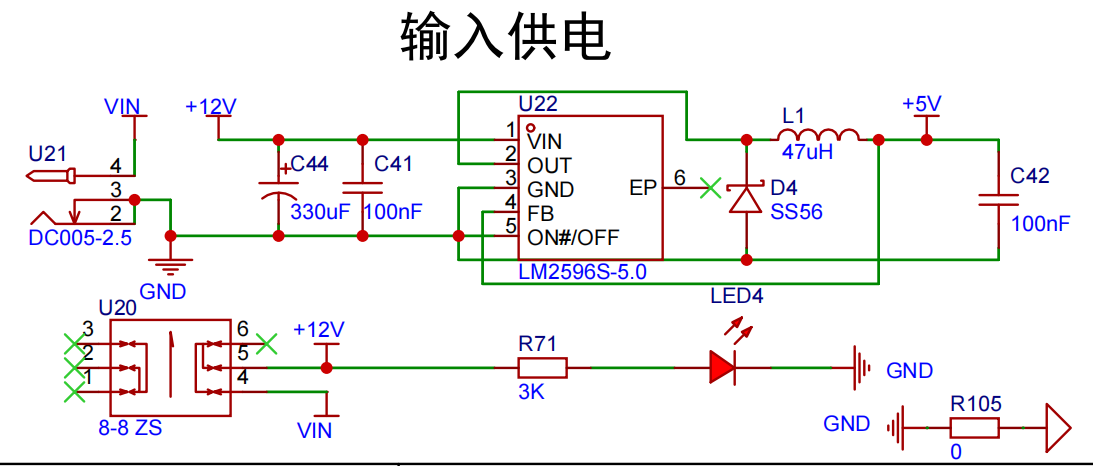

3、辅助电源供电

老生常谈了，就是LM2596S-5.0这个芯片的外围电路，47uh一体化成型电感。

image-20250529155311404

4、IR2104驱动

老生常谈了，只不过换成了两路驱动输出

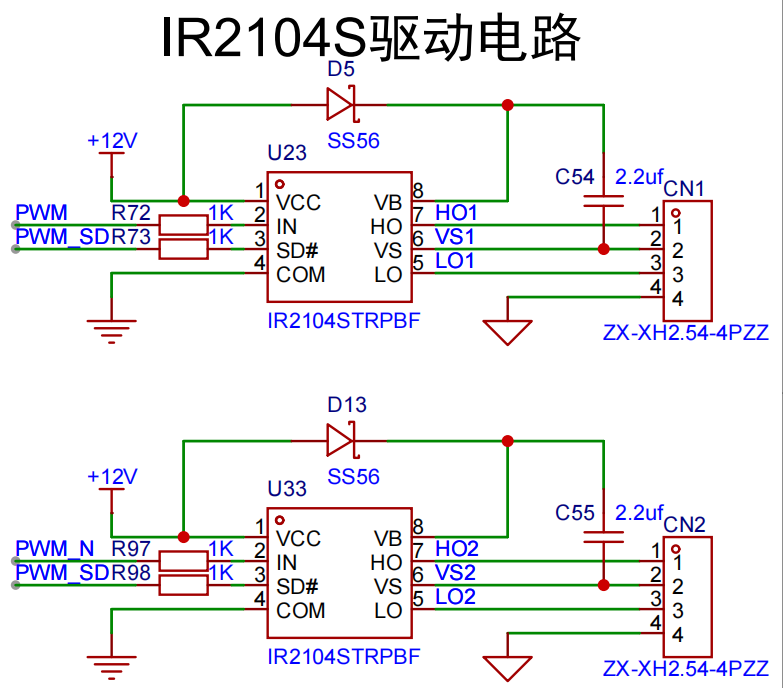

image-20250529155454135

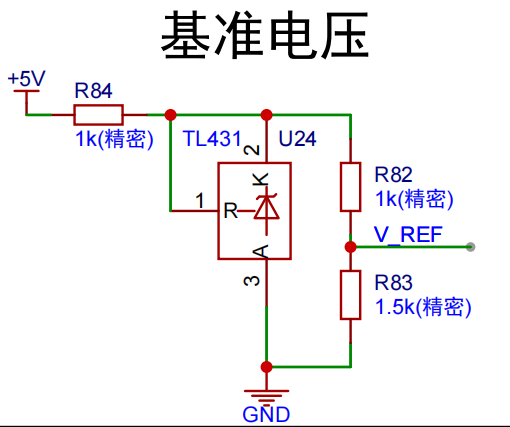

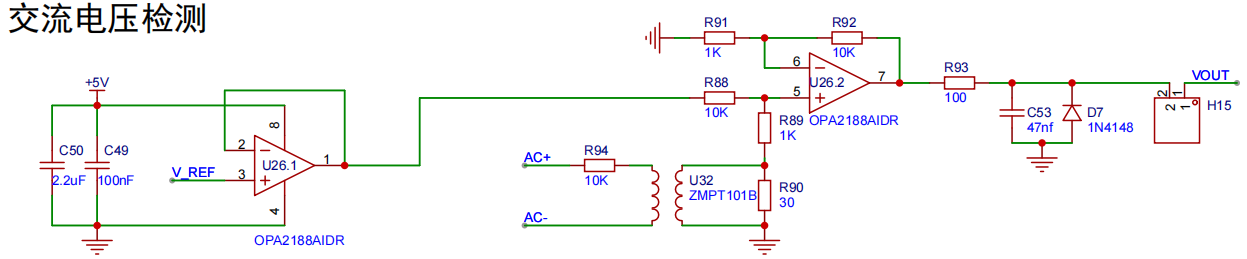

5、基准电压+交流电压检测

在往期均有电路对应讲解

image-20250529155526097

image-20250529155536338

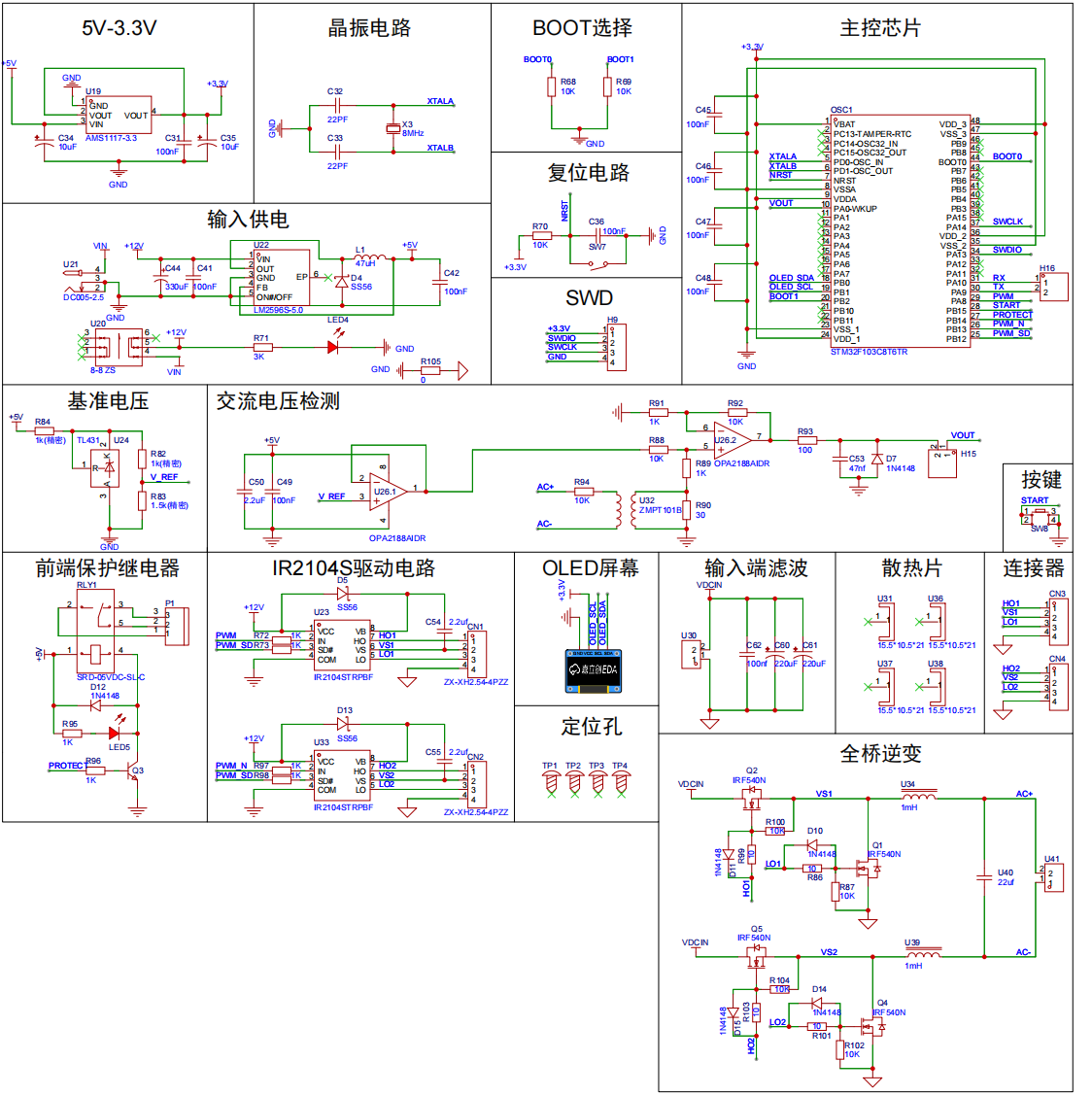

总原理图

image-20250529155623394

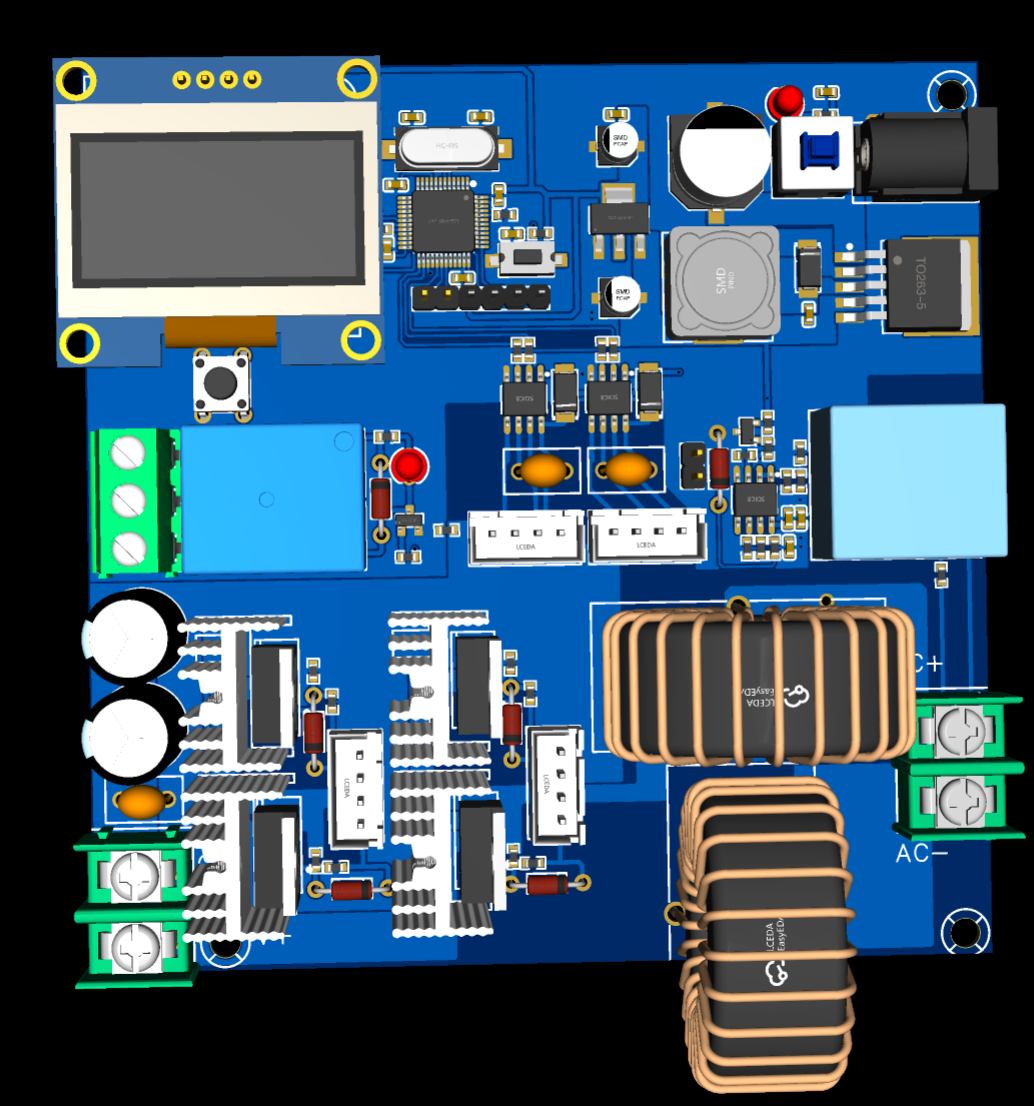

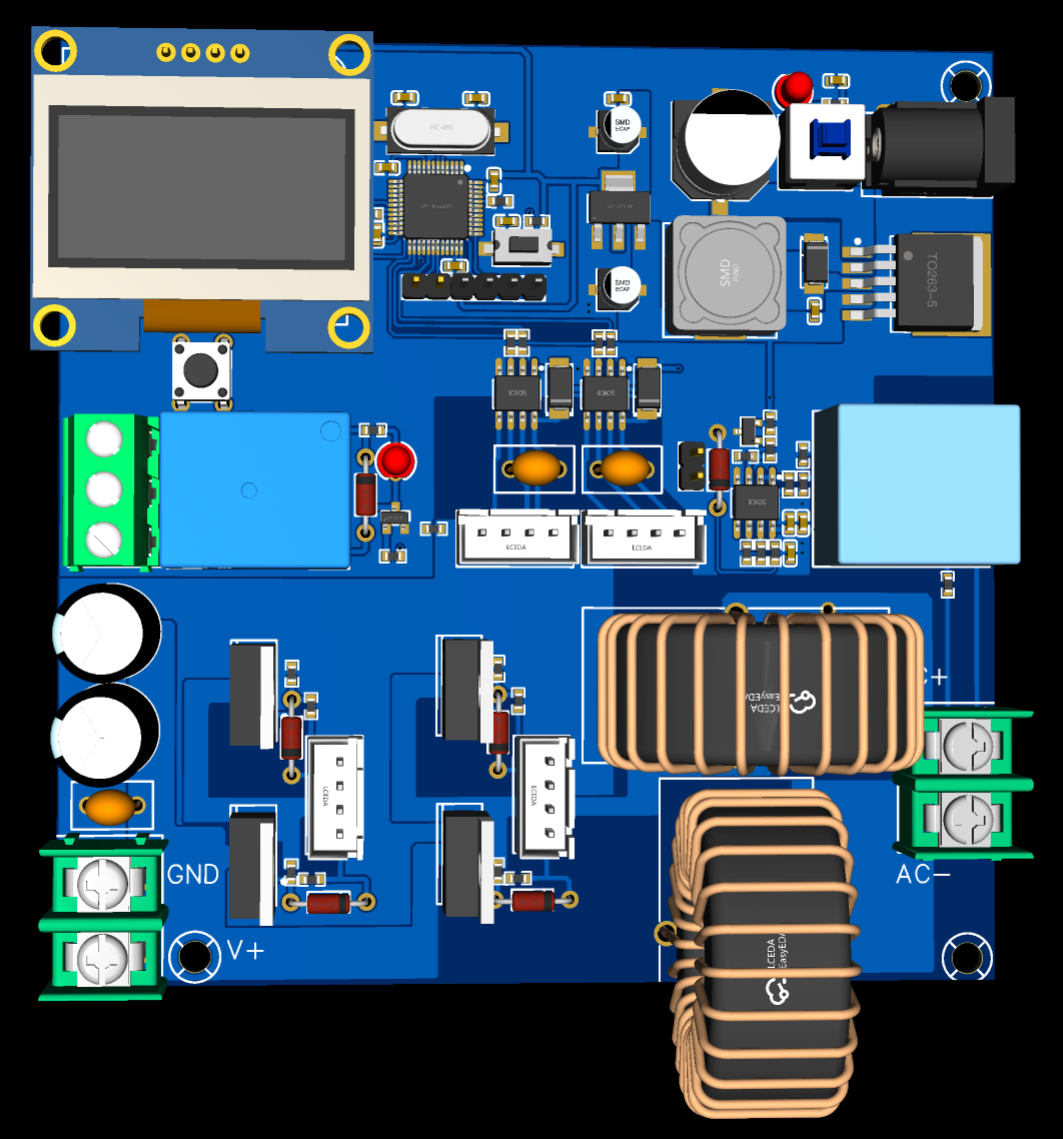

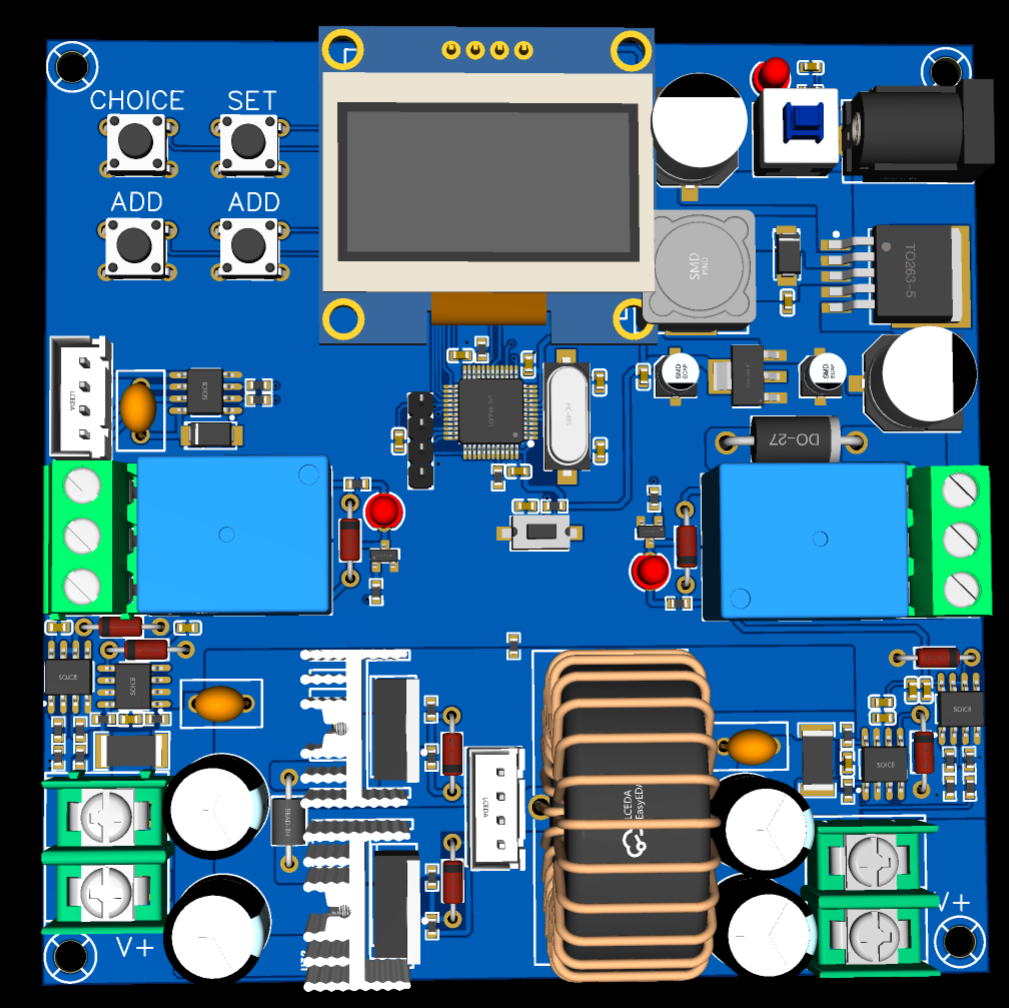

PCB以及3D图

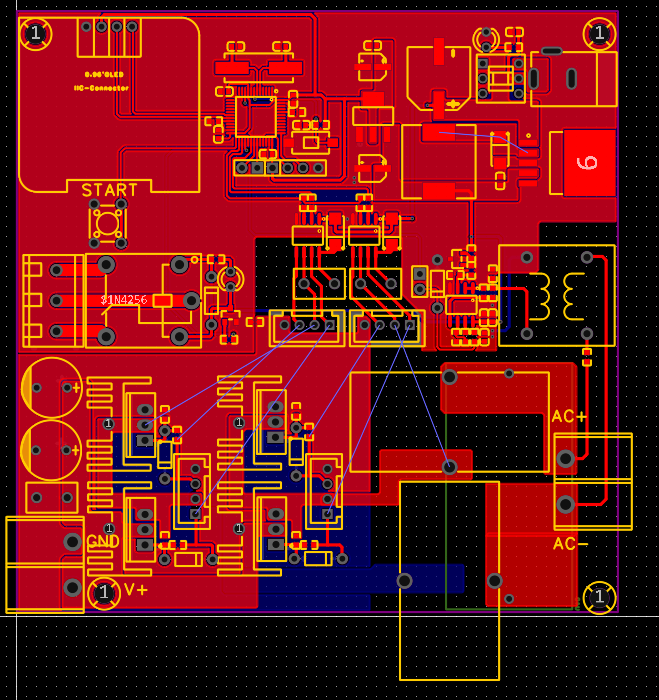

image-20250529155721227

image-20250529155747091

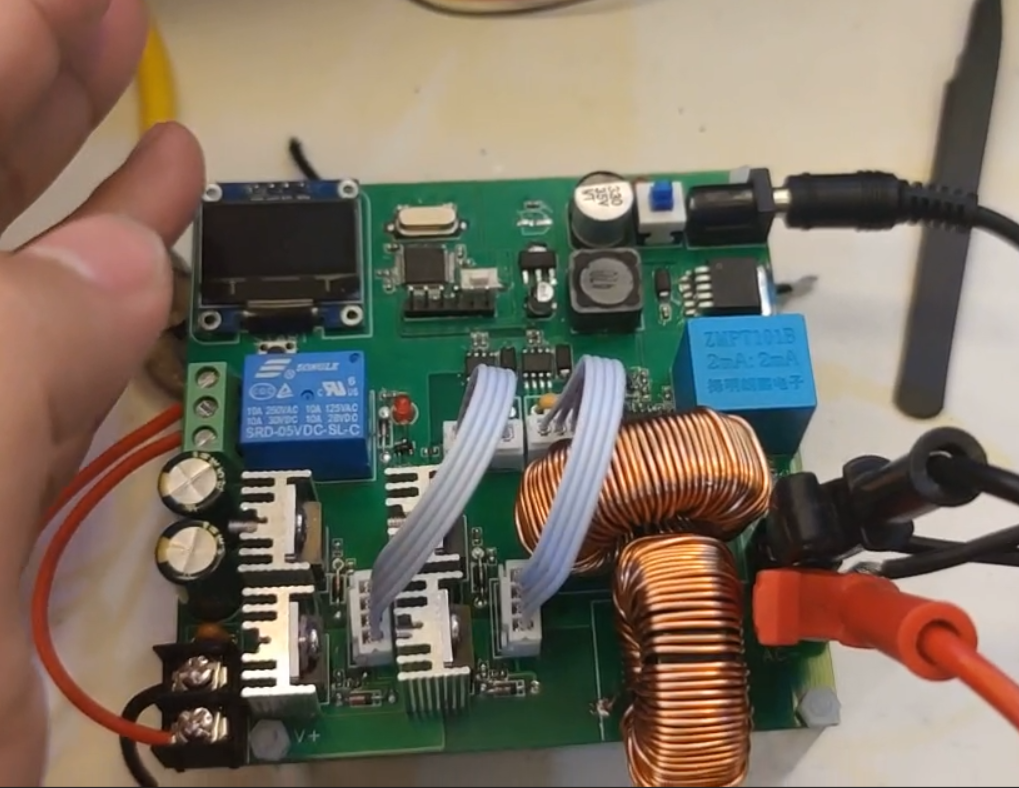

image-20250529155934758

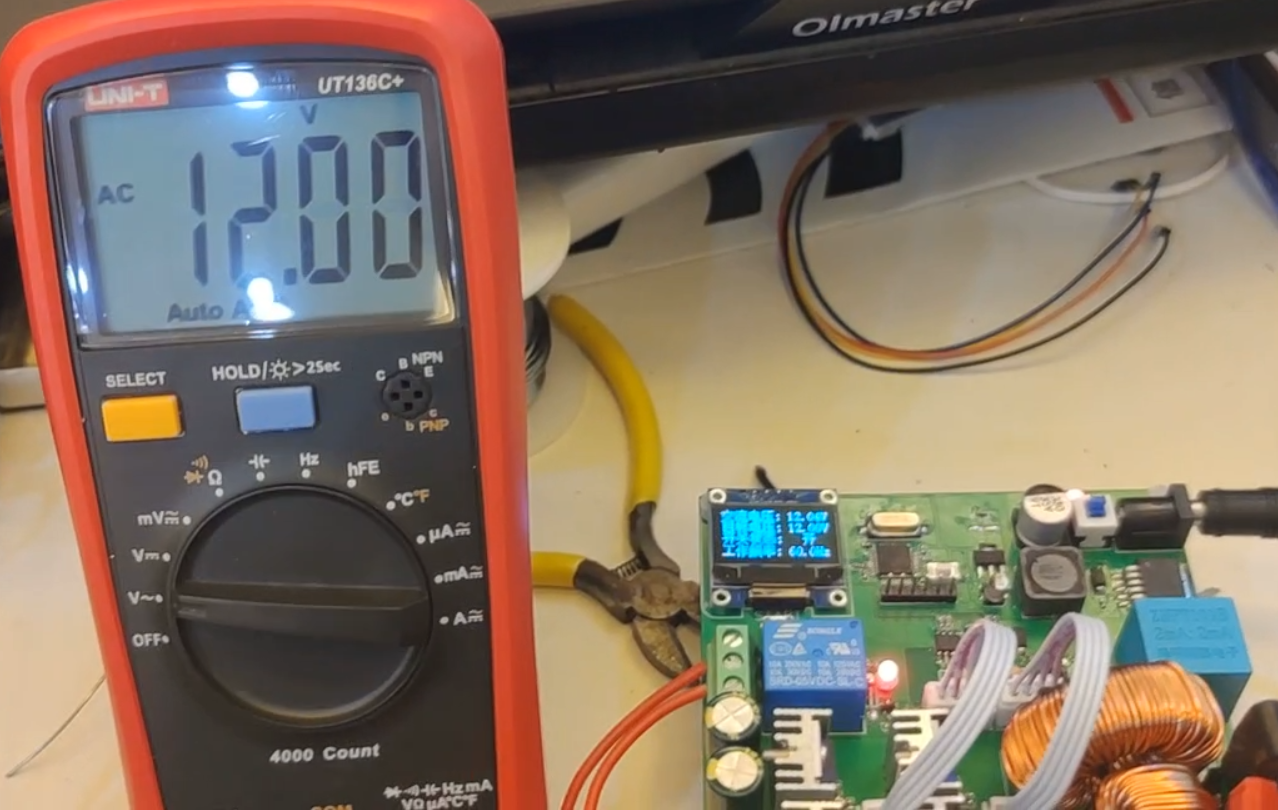

总结
